こんにちは☆

今回も64 1000の台車の精密加工整備は続きます

今回はこれ

Kato 3023-3 EF64 1001 茶色改
EF64 1001号機 [高]
20200714_202627

前回の加工整備内容はこちらからどうぞhttp://wipeout0512.livedoor.blog/archives/18706208.html


まずはボディーを外し台車を取り出します

砂撒き管とその周辺の配管のモールドをデザインナイフで削る事から始めます


そして0.3mmピンバイスで穴を開けます
ちなみに0.3mmピンバイスの刃はバリバリ折ってます(苦笑)
角度が悪いとすぐにポキッと行くので要注意です。
刃先を短くすればある程度は防ぐ事も出来るのですがどうしても刃先を長くしないと穴を開けれない所が多々あるので、ある程度は折れても仕方ないかな?とは諦めてます(笑)

ちなみに0.2mmのピンバイスの刃もありますが、私の技術ですと一回穴を開けようとするとほぼ折れます(苦笑)


そしていつもの通り完成の画像(笑)
1END側のDT-138A
20200715_201826
逆側から
20200715_201844
これは中間台車 DT-139A

歯止めを取り付け
速度記録装置も新たに作り直しました。

20200715_201908
逆側から
20200715_201916
そしてやっちまいました。
引張棒のモールドを削り棒状にしてるところ、つい地からが入りすぎ残さなきゃいけない部分をカットしてしまいました。

なので0.3mm真鍮棒とプラ棒を使い修復
片方だけ切り落としてしまい肩代わりだけの修復だとバランス悪いので左右両方やりました
20200715_202002


こちらは2END側のDT-138A
20200715_202023
逆側から
20200715_202032
これで台車の配管の別体は完了

メタルプライマーを筆塗りし少し放置しておきます


そしてホイッスルの製作
これが小さすぎるパーツなので作るのに結構イライラします(笑)
20200715_225817
レバーと配管は0.2mm真鍮棒です。


そしてATS-Psの車上子を作ります
ベースは銀河モデルさんのN-196ATS車上子EF81用を改良しました
20200716_234826
そして床下機器の空気溜めタンクの配管も別体化します
0.2mm真鍮棒です
20200716_234926

蓄電池Boxの手すりも別体化
レボリューションファクトリーさんの4997手すり1.0mmです
20200716_234949

そしてプラ板を切り出し名前のわからない床下機器を作ります
だいぶデフォルメしてますが雰囲気が出れば良いかな?と(笑)
20200716_235034
そしてもう少しATS-Ps車上子を作り込んでみました

20200717_192243
黒く塗装します
20200717_200047
20200717_200122
そして台車を組み込みダイキャストだけでお座敷レイアウトで試験走行

今回も不具合は出なくすんなり合格です

そしてボディーをはめ込みATS-Ps車上子を取り付け配管も設置

床下機器も追加して取り付け細部を手直しして完成としました

Kato 3023-5 EF64 1001 茶色改

EF64 1001号機 [高]
20200717_214602

いつもの通り細部を見ていきます

1END側の台車 DT-138A
20200717_215322
中間台車 DT-139A
20200717_215337
2END側の台車 DT-138A
20200717_215351

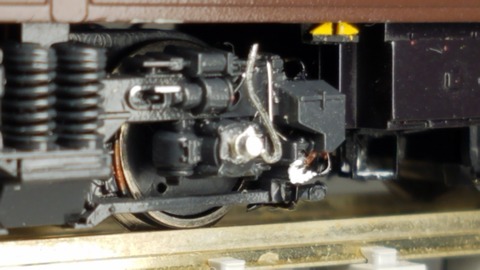

更にアップで
20200717_214748
20200717_214756

改良したATS-Ps車上子
20200717_214817
中間台車
20200717_214826
20200717_214832
空気溜めタンクの配管
20200717_214841
2END側DT-138A
20200717_214850
20200717_214913

改良したホイッスルレバー
20200717_215001
追加した助手席側の機器類
20200717_215036
こちらは助手席側から
20200717_215132

2END側
20200717_215516
2END側 DT-138A
20200717_215549
中間台車 DT-139A
20200717_215554
1END側 DT-138A
20200717_215609

スカート部のアップ
20200717_215637

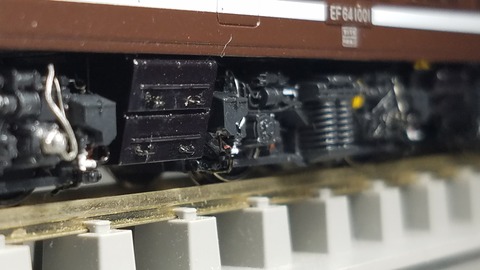

蓄電池Boxの手すりも別体化
20200717_215752
20200717_215911
1END側
20200717_220009
2END側
採光窓から見えるのは機械室の表現ステッカー
20200717_220033
2END側
20200717_220150
1END側
20200717_220215


これでE64 1001号機[高]は完工とします。

全般検査明けのピカピカ仕様

今は国鉄復活色になってしまいましたが個人的にはこのぶどう色2号も好きです

これで当機関区のEF64 1000番台は4両終了

残りはあと一両

頑張って仕上げてきたいと思います。
