こんにちは☆
さて作り始めて約一ヶ月半
ようやく完成が見えてきました(汗)
上物を乗せて少し手を加えれば完成かな☆
まずは1号車のエプロン車から上物を取り付けました
接着はGボンドクリアーを使います
ネットの実車の画像を見て取り付け位置を確認しながら接着しました

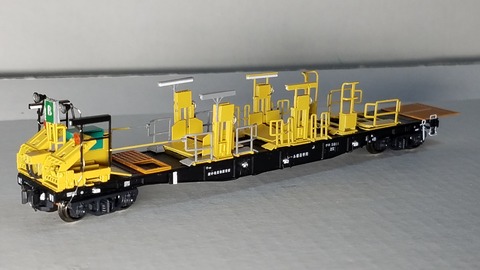

1号車 チキ5911 エプロン車

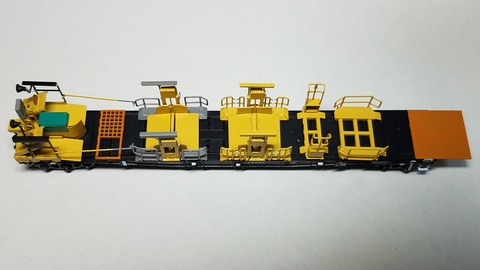

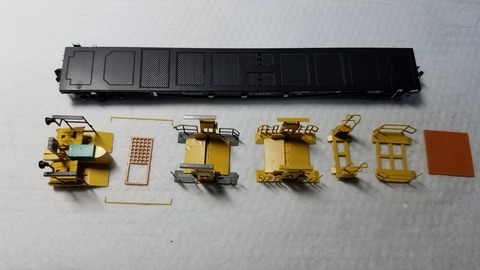

まずはこんな感じに上物を並べてみました
実車の画像などを見て取り付け位置を確認しながらGボンドクリアーで接着していきます

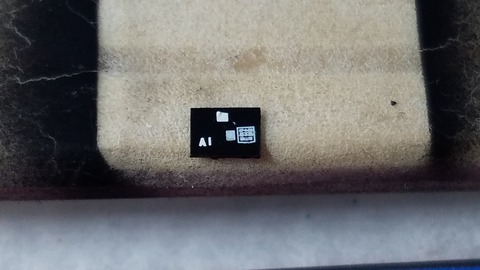

そしてこんなものを作ってみました
号車によって、表示しの形と表示が違う事に気づき変更しました

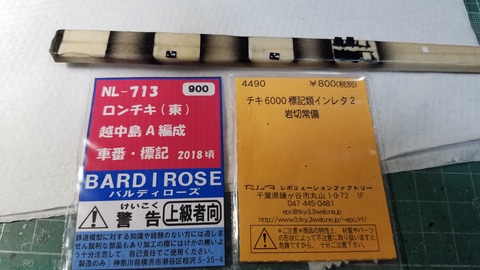

evergreenの0.25mm厚のプラ板を切り出しインレタはレボリューションファクトリーさんの岩切常備のものとバルディローズさんのロンチキA編成のインレタを使いました

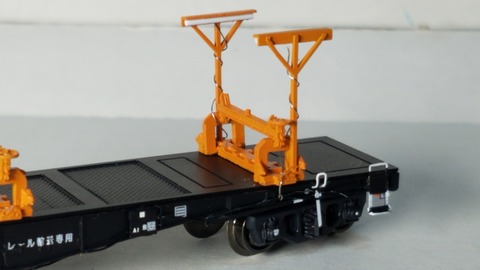

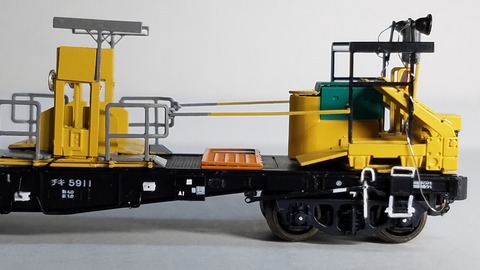

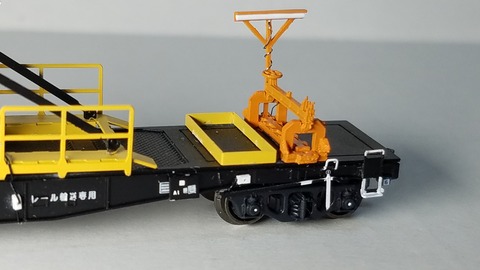

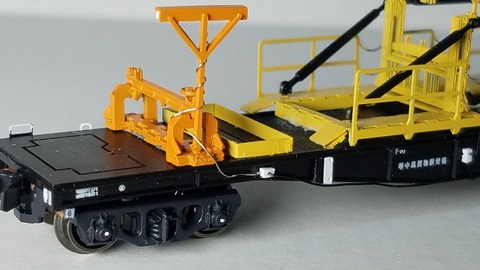

実車同様に照明器具に配線を表現してみました
スイッチBOXからの照明器具へのケーブルも追加

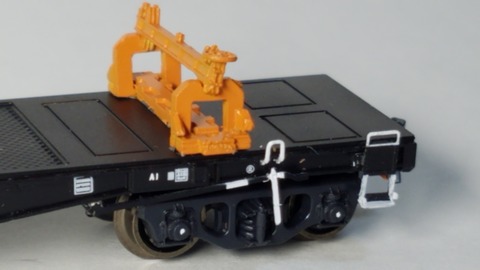

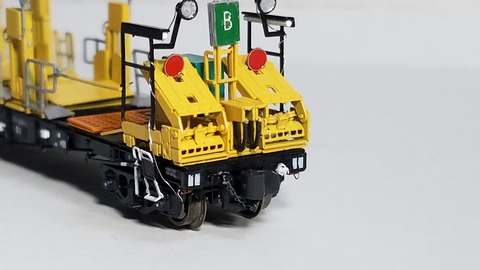

作り直した表差しはこの位置に

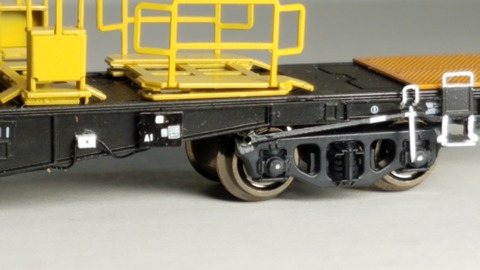

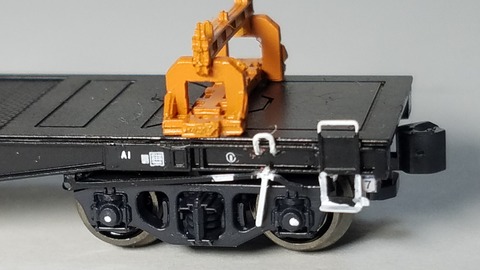

加工したエアホースとつるしたチェーン
わかりづらいですが標識掛けと解放テコも追加
次に1号車のエプロン車も組み立てていきました

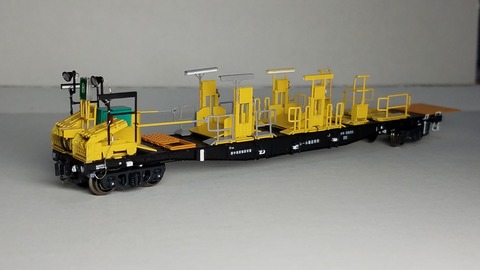

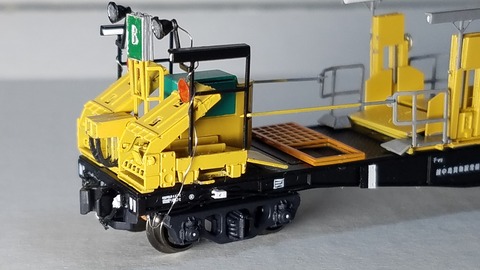

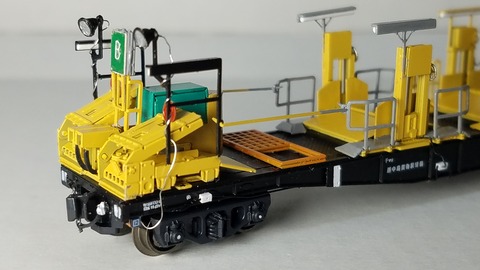

1号車 チキ5911

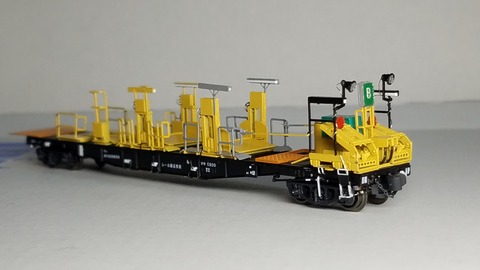

逆側から
照明器具に繋がる配線は0.15mmステンレスワイヤーを使ってます
スイッチBOXからのケーブル
表示しはプラ板で自作したものにしてます
表記はB1だったものを実車同様にA1に変えました
そして次に7号車の中央締結器車をやりました

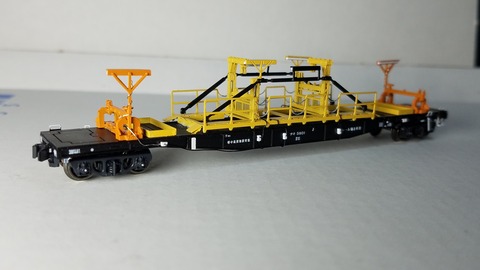

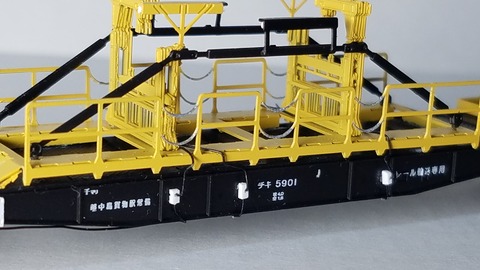

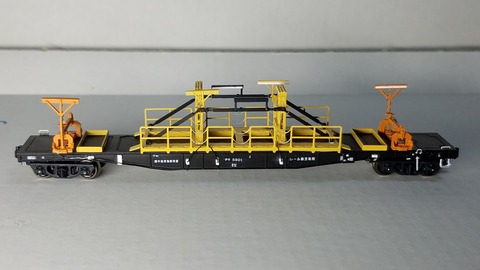

7号車 チキ5901

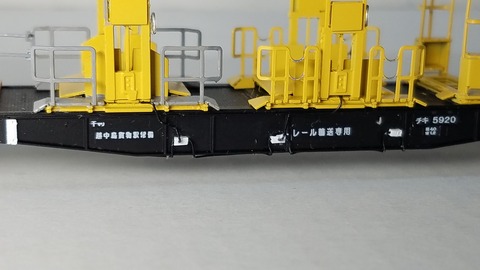

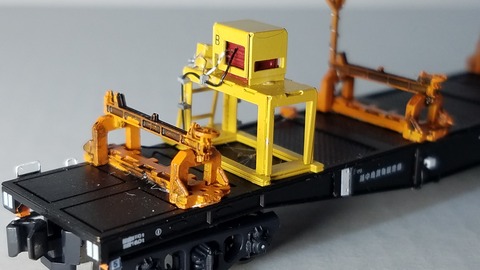

照明の配線を繋げてます
0.15mmステンレスワイヤーです
黒いケープルの配線は0.24mmケンタカラーワイヤーを使ってます
このチキ5901も表示しを自作のものに変更してます
サイド
そして次は6号車 チキ5505 発電機搭載車の加工です

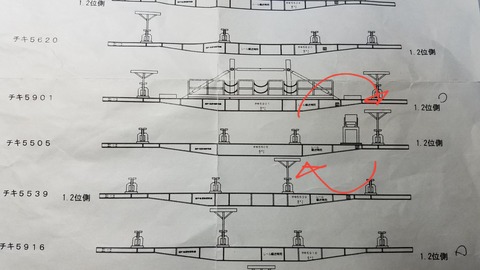

説明書ですと一番左に照明器具付きの滑り台を配置するようになってますが実車の画像を見ると赤い矢印の様に入れ替わってるようので、そう配置し直しました

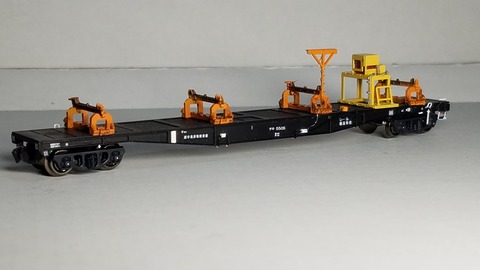

6号車 チキ5505
このチキ5505の表示しはこのままにします。
ただB1表記だったのをA1に変更しました
照明器具の配線、スイッチBOXから発電機までの配線を新たに追加し自作しました
配管止めはエッチングパーツで金属なので穴が開けれないのでプラ板を小さく切り出し0.3mmピンバイスで穴を開けてケープルを通して接着しました。
0.15mmステンレスワイヤーと0.24mmケンタカラーワイヤーを使い分けてます
逆側から
これでエッチングパーツを載せる車輛は終わったので、残りの車輛に滑り台を取り付けていきます

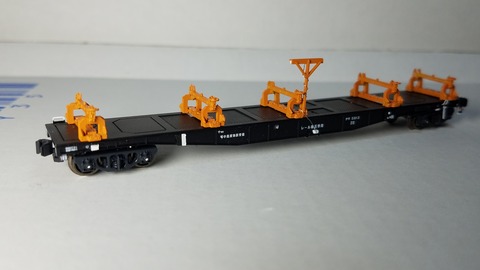

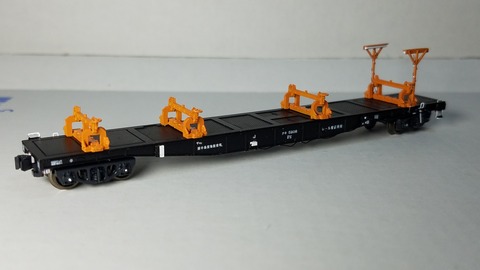

2号車 チキ5908
照明器具の配線も再現
表示しも自作追加
逆側から

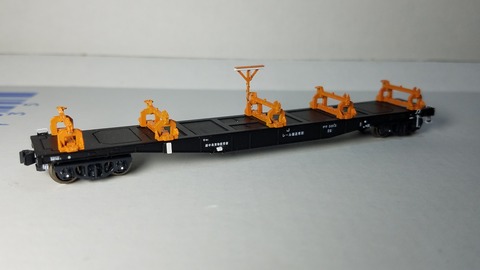

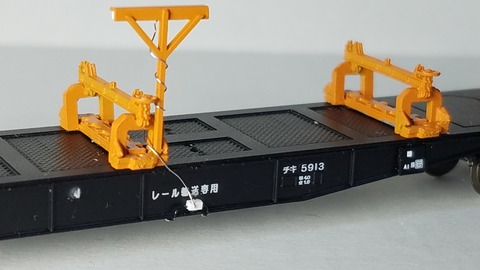

3号車 チキ5913
逆側から
照明器具の配線
表示し自作追加

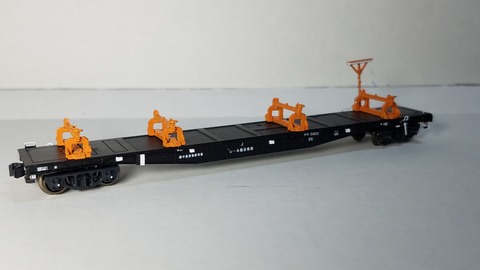

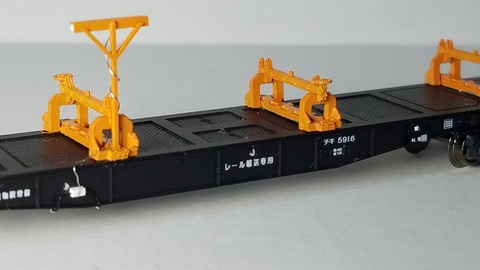

4号車 チキ5916
照明器具に配線
表示しは自作したものに変更
逆側

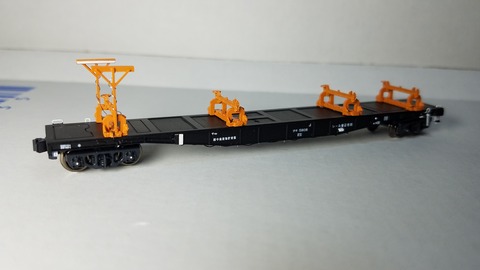

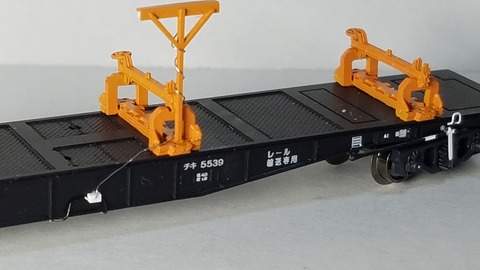

5号車 チキ5539
照明器具に配線
表示しは元のままでB1→A1に変更しました
逆側

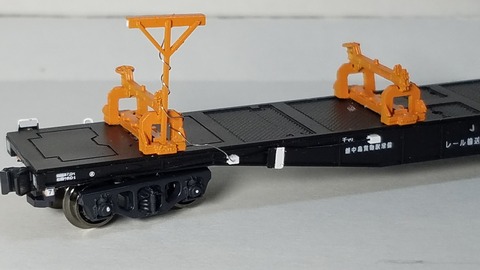

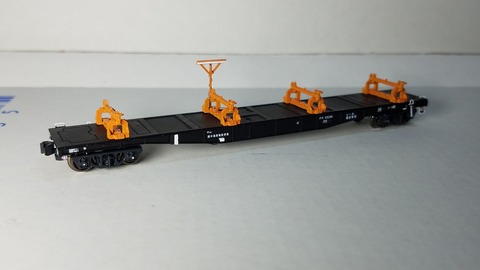

8号車 チキ5620
照明器具の配線
表示しはこの位置 B1→A1に変更
車番は7号車にしてます
逆側

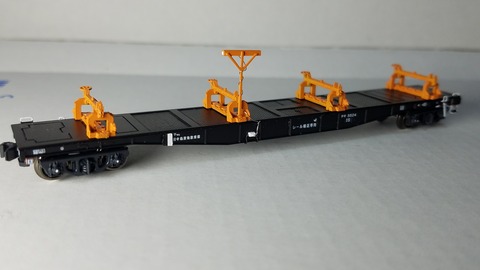

9号車 チキ5524
逆側から
照明器具に配線
表示しはこの位置B1からA1に変更しました
車番は8号車にしてます

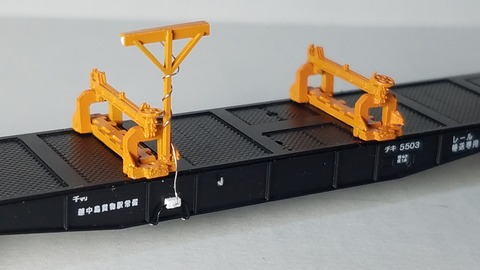

10号車 チキ5503
照明器具の配線
逆側から
表示しはこの位置B1→A1に変更

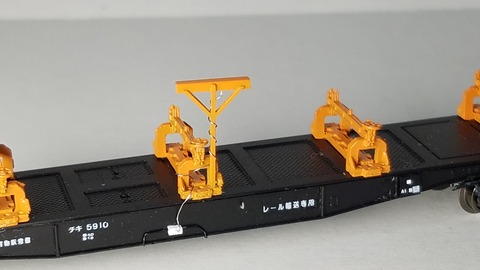

11号車 チキ5910
逆側から
照明器具からの配線
表示しは自作したものに変更
車番は10号車にしてます

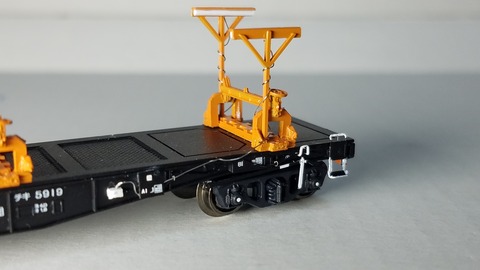

12号車 チキ5919
照明器具からの配線
逆側から
照明器具からの配線
表示しは自作したものに変更
これで全車輛、上物を乗せて完成です
手際の良い方ならもっと早く製作出来ると思いますが、色々と精密加工してたら時間ばかりかかってしまいましたが、とりあえず私の技術では納得出来るものが出来ました。
あとは時間のある時にウェザリングしようかと思ってます。
あとで号車ごとにアップしたいと思います。
本日も最後まで読んでくださり、ありがとうございましたm(_ _)m
