こんにちは☆

さて前回13両全てのチキにデカールとインレタを貼り終えました

本来ならここで上物を乗せて接着すれば完成なのですが、今回はもう少し手を加えたいと思います。

上物を乗せてからだと精密加工するのに不具合が出そうなので上物乗せる前にやってしまいます

まずはいきなり完成の画像(笑)

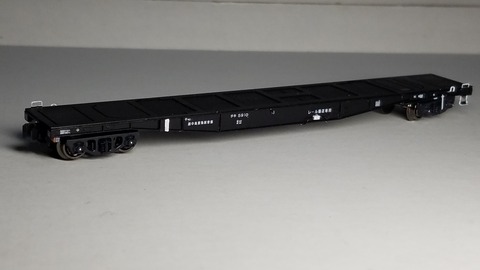

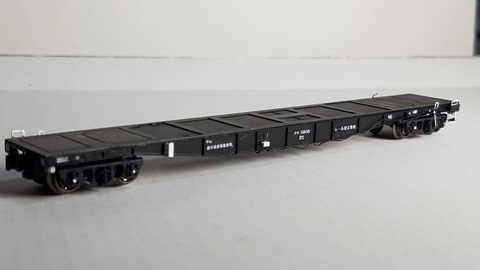

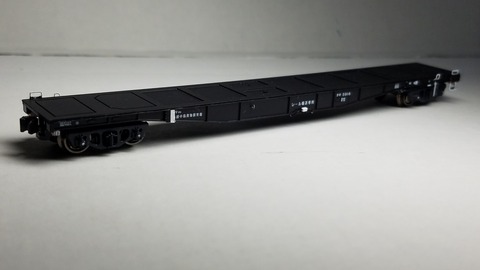

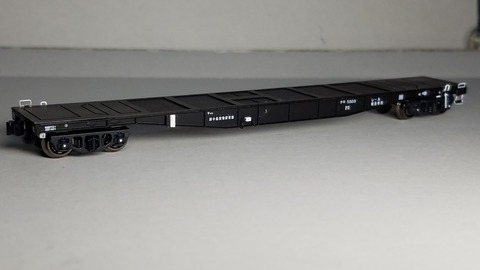

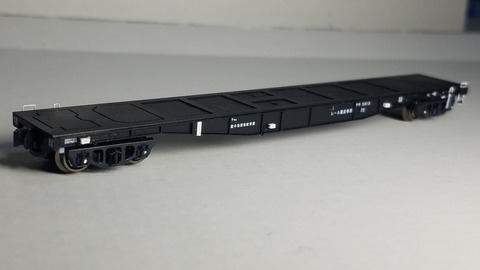

1号車　チキ5911

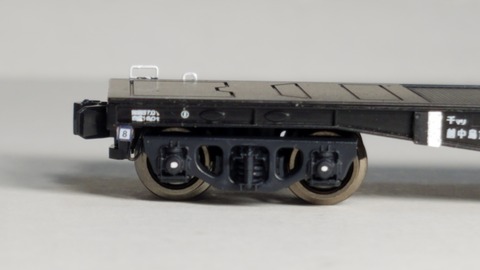

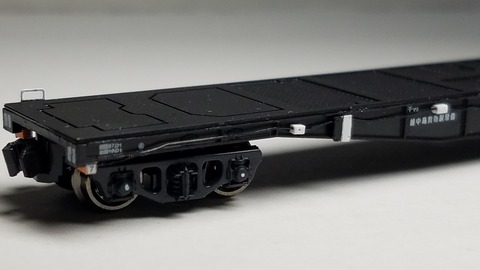

エプロン車の最端部を加工しました。
本来ならカプラーをボディーマウント化したいところですがチキ5500（元はコキ5500）の台車はボディーの隅ギリギリに台車が付いてるのでボディーマウントカプラーを取り付けるスペースがありません。
なのでボディーマウント化は諦めて、それでも車端部の見映えを良くするのにこんな感じにしてみました

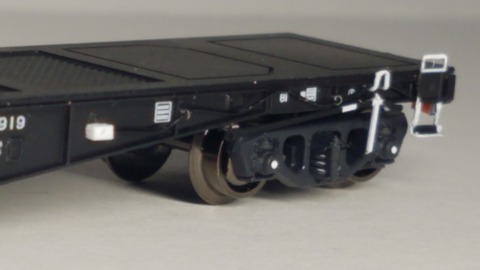

エアホースを取り付け実車同様にチェーンで吊るしてみました


解放テコも取り付け

標識掛けも取り付け
バルディローズさんのNB-501標識灯掛けセットのAの標識掛けを取り付けてみました

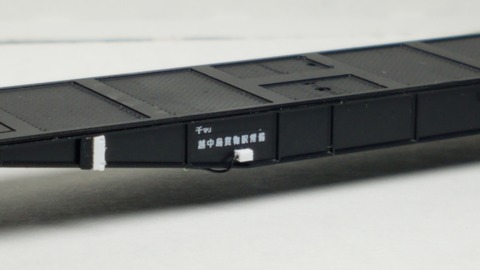

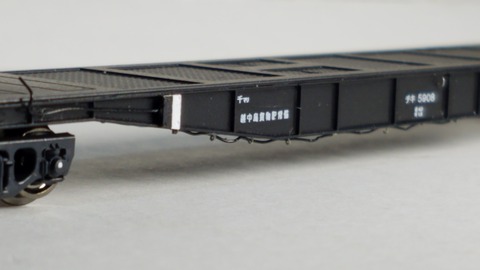

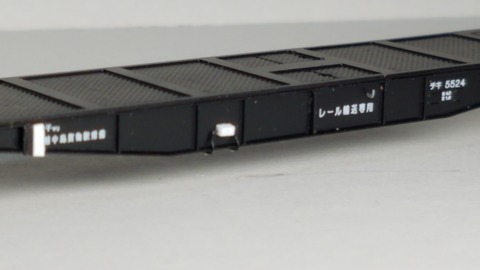

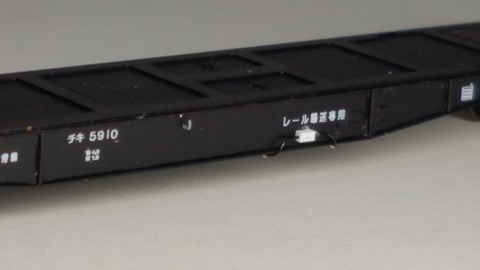

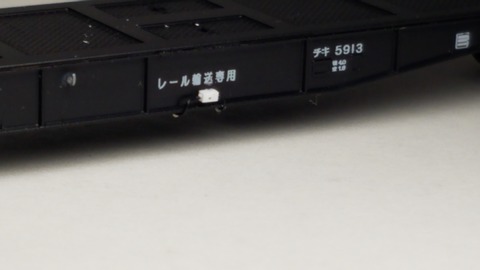

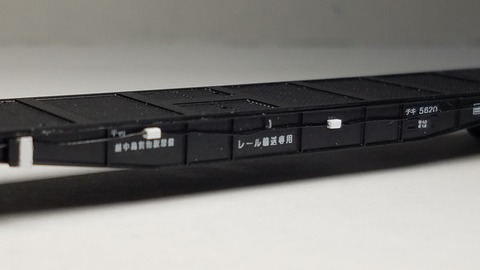

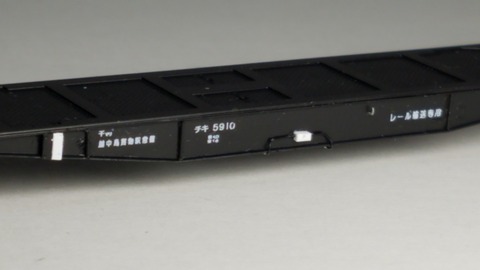

そしてチキのボディーに実車同様に配線をはわせてみました




まっ、少しオーバースケールてすが雰囲気重視ということで(笑)

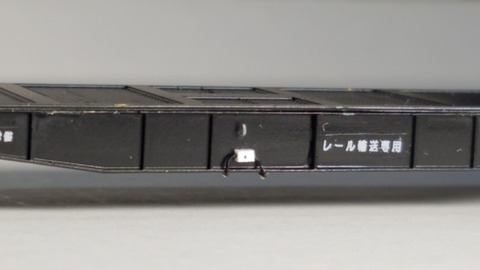

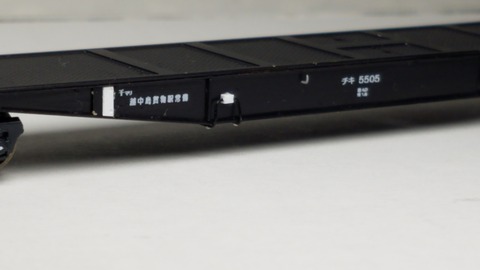

ブレーキ表示器も取り付けます




フックも取り付け
レボリューションファクトリーさんの5121ドアノブをフックとして使ってます
ねずみ色1号に色差ししてます

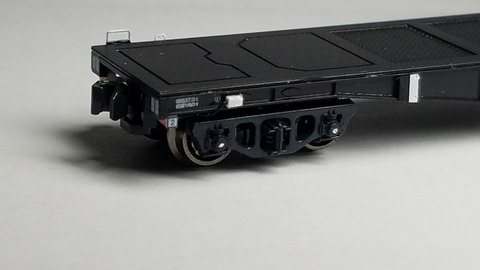

足用ブレーキテコとステップも取り付けました

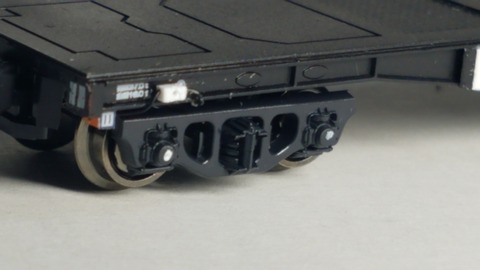

台車にも白く色差ししておきました

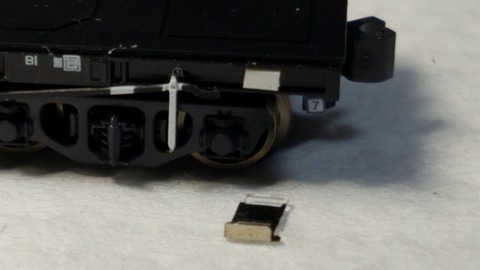

足ブレーキはペアーハンズさんの説明書通りに-接着剤だけだと不安定なので0.3ミリ真鍮棒を使い留め具として止めてます

ステップものままですと接着面が少ない為、裏にプラ板を貼りその上に接着してます


それでは細かくやっていきます
何も手を加えてないチキ5500です

これは上野方面の13号車　チキ5920になります


まずは車端部になる所にevergreenのプラ平棒
を取り付けます
だいたい長さは3.5mmぐらいです

そして0.3mm真鍮棒をL字に曲げて解放テコも取り付けます
エアホースを引っ掻けるフックはL字に曲げた0.2mm真鍮棒です


そして1.0mm×1.0mmのプラ角棒を2.0mmぐらいで切り出し、0.3mmピンバイスで穴を2ヶ所開けておきます。後でこの穴に配線をつなげるのでその穴を開けたものを取り付け


車端部の方にも取り付けておきます



そして0.75mm×0.75mmプラ角棒に0.3mmピンバイスで穴をあけ0.24mmケンタカラーワイヤーに通しておきます

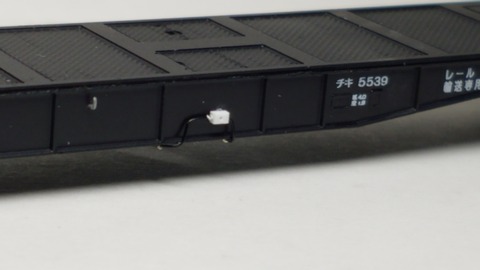

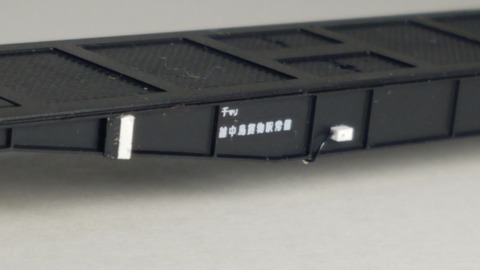

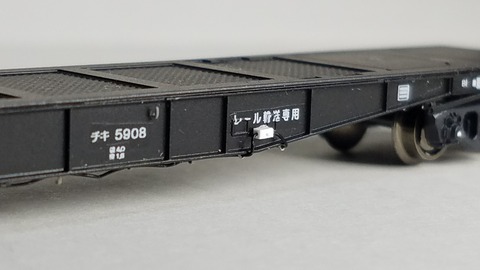

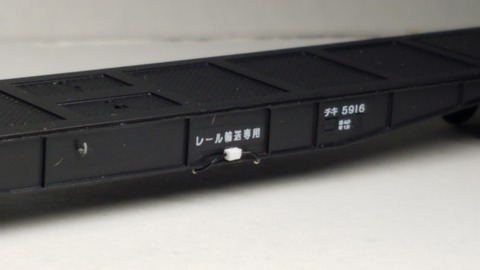

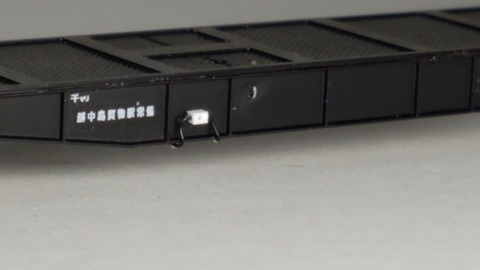

これはチキの側面に取り付けるスイッチBOXを再現してみます

ケンタカラーワイヤーの先端を先程取り付けた車端の四角いスイッチBOXに繋ぎます

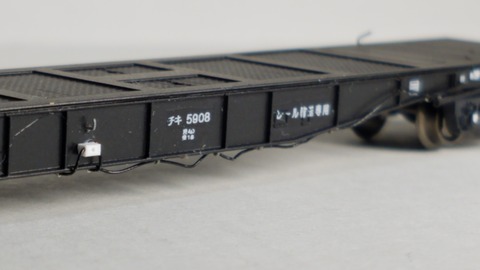

そして配線を這わして留め具はレボリューションファクトリーさんの5120吊りを配管止めとして使ってます
これを両側やりまして完成

上物を乗せたあとに更にこのBOXに配線を追加します

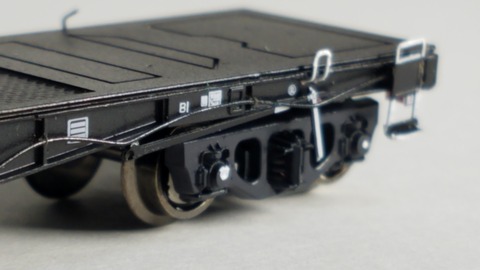

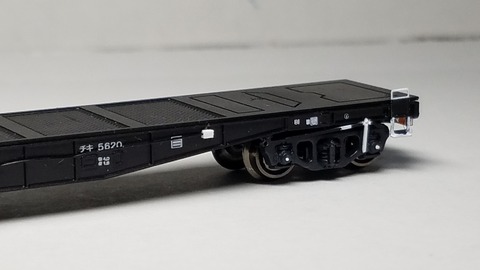

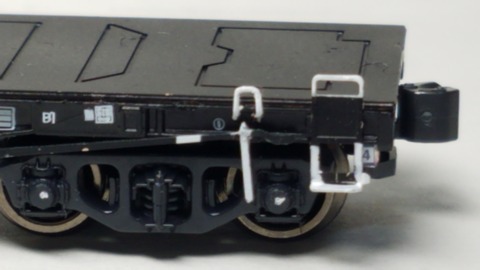

13号車の最後尾
エアホースをチェーンで止めてます

解放テコも黒く色差ししてます
ステップと足用ブレーキテコも取り付けて完成

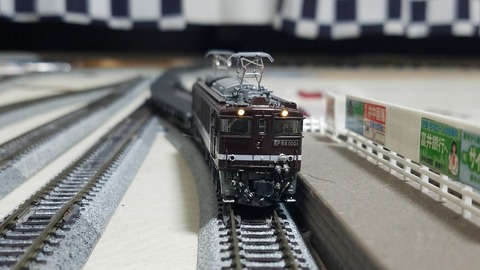

とりあえず、これでお座敷レイアウトで試走させてみましたが不具合は出なかったので、これでいきます

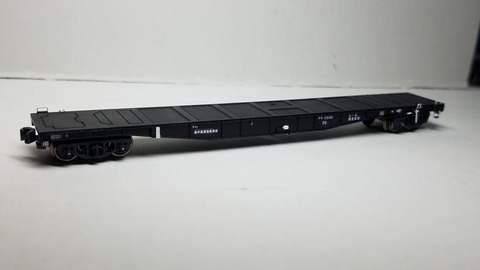

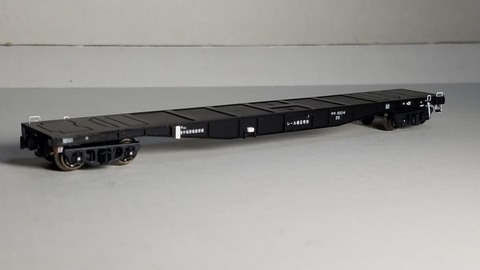

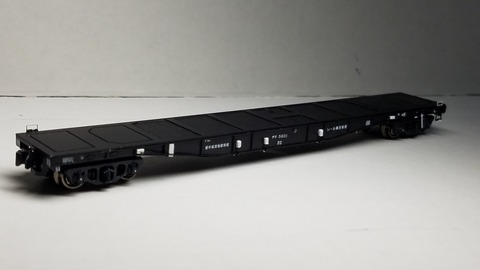

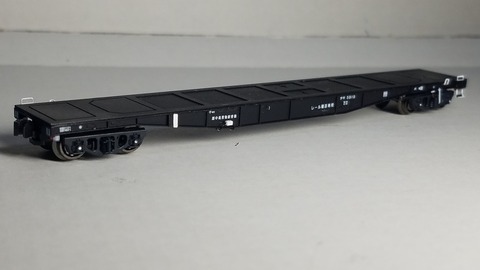

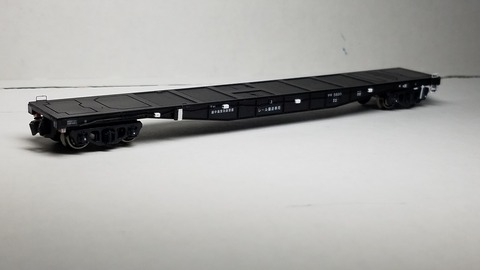

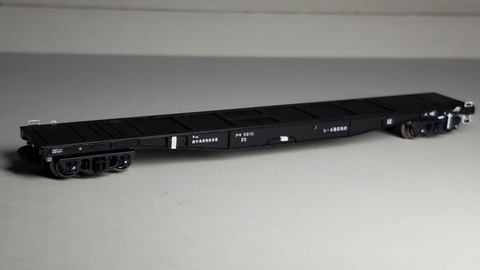

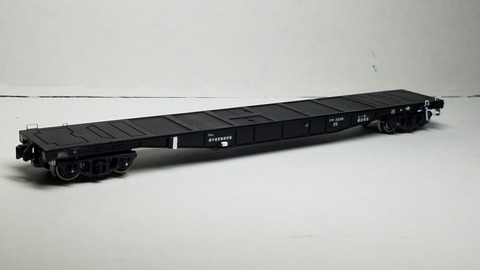

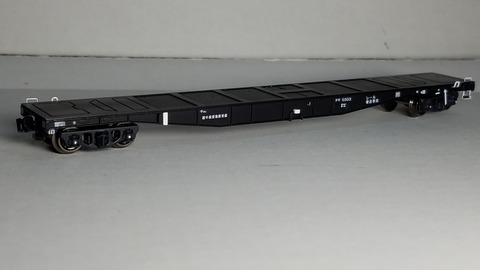

13号車　チキ5920です

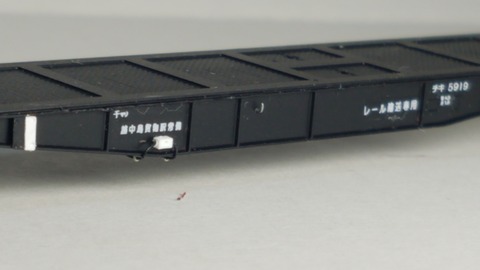

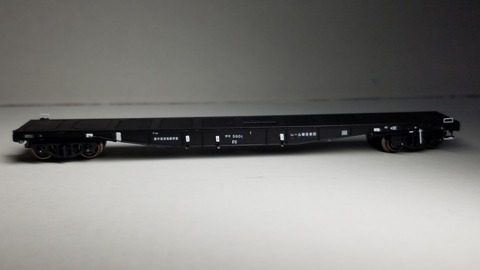

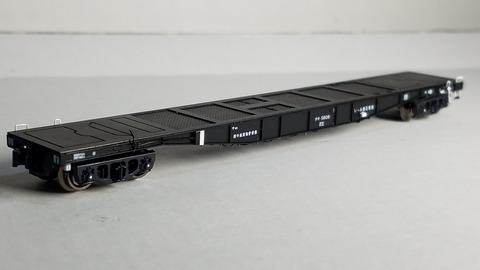

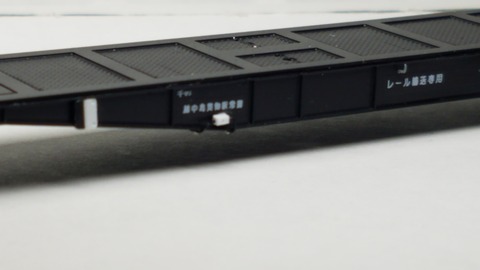

サイド



これで上物を乗っけて少し配線を足せば完成☆

しかし、あと11両もやらないと(汗)

完成までもうしばらく時間がかかりそうですが、もう少しお付き合いください(笑)

一度ここでアップしておきます

本日も最後まで読んでくださり、ありがとうございましたm(_ _)m

タグ ：

ペアーハンズ

ロンチキ

A編成

B編成

こんにちは☆

さて今回は黒く塗装したチキに付属のデカールを貼っていきたいと思います

用意するものはマークセッターとマークソフター
そして爪楊枝と精密綿棒とピンセット

そしてDAISOで見つけた４マスのケース
これにカットしたデカールと水を貯めてます

まずはB編成の13号車からデカール貼りたいと思います　　

貼る位置は付属の説明書と実車の画像を見比べながら貼っていきたいと思います

まずはマークセッターを塗ります
マークセッターとはいわば糊のような役目をする液体です
これをデカール貼る所にササッと塗ります

そして水にデカールを浸して大体3分くらいで台紙から剥がれるのでスライドさせてピンセットで所定の位置に貼ります

この時マークセッターが濡れてればそのまま貼れば位置の修正が出来ます

マークセッターが乾いていたらたっぷり水を浸けたまま貼れば修正が出来ます

乾いてしまったところで位置修正しようとするとマークがぐちゃぐちゃになってしまうので要注意です

そして所定の位置に一通り貼ってみました


そしてマークセッターの水分が飛んでマークが動かなくなったところで次にマークソフターを塗ります

マークソフターは貼ったデカールをふやけさせさらに密着度を高めるものなのでこれを塗ったら乾くまで動かさずに待ちます

そして側ブレーキ表記のデカールも貼りました


これデカールだから貼れますけどインレタだったらゾッとします(苦笑)

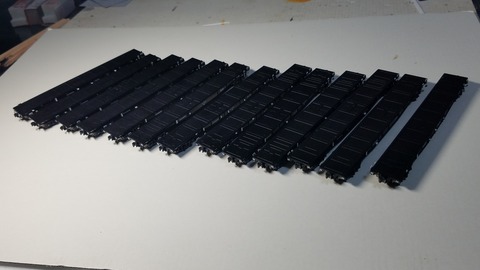

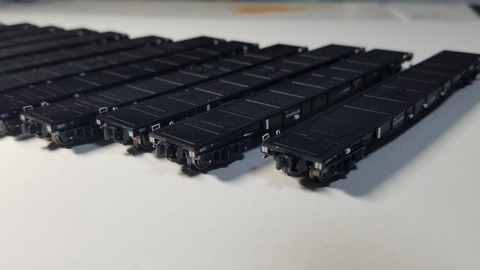

全13両にデカール貼り終えました(汗)
これが結構時間かかってしまって、だいたい一日4両が限界です

でもまだ完成じゃありません
これからインレタを転写します



その前にデカール保護の為、クリアーをエアブラシで吹いておきます


使った塗料はタミヤのX-22アクリルの塗料にしました
デカールが溶けるのが恐くてMr.カラーのスーパークリアー（エナメル系）はパスしておきました






そしてチキ用足ブレーキはペアーハンズさんのものを使います
これにサイドのブレーキ表示器も付属してますが使わずに別のものを使います



そしてステップは付属のものを使わずにバルディローズさんのNF-711を使います

実はこれ、いつも参考にしてるフレンチさんのブログを見て真似させて頂きましたm(_ _)m

サイドのブレーキ表示器もバルディローズさんのNF-709を使います



ガイアのマルチプライマーを筆塗りにした後にエアブラシで塗装しておきました

一度白で塗ってからのちに再度マスキングして黒く塗り分けました


そして次に付属のデカールは全車貼り終えたので足りない表示のインレタを貼ります

使うのはレボリューションファクトリーさんの4490 岩切
前に加工製作した余ってたインレタです

最初は画像に写ってるコキの収納ケースに入れて固定しインレタを貼ってみましたが結局はやりづらくこの方法はやめました(笑)

このB1と四角いのを転写
その隣には②（現行のB編成ですとこの表示の形と位置も異なりますが2015年の頃の再現をしててます）



そして逆側には①




これの貼り方は試行錯誤した結果、凹んでる溝に転写するのでセロハンテープに貼り付けてだと溝に入り込まなくて無理なので数字ギリギリにカットして直接溝に落とし込み爪楊枝の先でインレタが横にずれない程度に押さえれば転写出来ました☆


これを13両やります(汗)



そしてマスキングして塗装したエッチングバーツ

ブレーキ表示器


ステップ


そして足ブレーキ


マスキングが面倒でしたがエアブラシで吹くと綺麗に塗装出来ますね☆

いやー、チキのデカール貼りインレタ貼りが思いの外、時間がかかりました(汗)

チキは少し精密加工しようと思ってるのでもう少し時間がかかると思います

今回はキリが良いのでここで一度アップしておきます。

本日も最後まで読んでくださり、ありがとうございましたm(_ _)m

タグ ：

ロンチキ

ペアーハンズ

A編成

B編成

こんにちは☆

さて今回は塗装をしたいと思います

まずは上物パーツと滑り台、コキの床板にメタルフライマーをエアブラシで吹きました



床板


上物パーツ

そして一晩放置して乾燥させます

そして割り箸に両面テープを貼り上物エッチングハーツを塗ります
まずはエプロン車や中央締結器
色はGMカラーNo.12 黄5号にしました

とりあえずざっと塗ってしまいます
エプロン車先端の上物は後程マスキングしてもう少し塗り分けます


そして次は滑り台とその他のパーツ


塗料はGMカラーNo.3  黄かん色にしました
こんな感じ


そしてコキ

色はGMカラーNo.10 黒にしました

とりあえず裏はまだ塗ってません
車番や向きをマジックで書いてあるので塗ってしまうとわからなくなってしまうのであとでプラ板か何かでタグを作りそれから裏も塗ってみます

そして塗装した物はが乾くまで放置

その間に台車の加工をします


車輪を外し画像の赤いラインのブレーキ部分をカットします





こんな感じ
画像左側加工済みの台車です




カプラーは車間短縮ナックルカプラーを使ってみます

これを延々26個やります(汗)
意外に面倒な作業です


そして一晩置いて塗装が乾いたら細かい部分の色差しをしました

エプロン車の先端の蛍光灯部分を黒に塗装しました。
現行のB編成はエプロン車の先端の蛍光灯の色は黒ではなく黄5号で、照明の位置も異なります。

今回は2015年頃のB編成にしようと思ってるので黒に塗装します

エプロン車のエッチングパーツの機器類は仮止め程度の接着だったので簡単にバラせます


マスキングしてエアブラシで吹いたのですがマスキング外すとせっかく塗装した黄5号が剥げちゃいますね(汗)
筆塗りでも良いんですけど筆塗りだと塗装がボテッとしてしまうのでエアブラシでやりましたがどちらも一長一短といった所でしょうか？


ちらはエプロン車中央の操作盤機器です
色はFARBEの青緑1号をエアブラシで吹きました
やはりマスキングした部分が剥げてしまったので剥げた部分は筆塗りして修正しておきました


これはエプロン車の二つ目の蛍光灯部分
これはねずみ色1号を筆塗りしてみました


そしてエプロン車の先端の機器を仕上げちゃいました
今度は仮止めではなく本接着です
Gボンドクリアーで接着しました


B編成のマークはエッチングハーツ自体にBの文字があったので、周りをMr.カラーNo.6 グリーンを筆塗りしBの文字はフラットホワイトで塗ってます
Bの看板の側面はGMカラーNo.9 ねずみ色1号で塗ってます

そして蛍光灯はevergreenの0.64mmプラ丸棒で表現してみました
後部反射板は付属のものは使わずレボリューションファクトリーさんの4977を使ってます

作業灯はまた最後に取り付けます

このロンチキも、もう少し細かく精密加工するつもりなので、とりあえず形にした感じです

そして次に中央締結器も組み立てて形にしました


照明もevergreenの0.64mmプラ丸棒を使い取り付けました


こちらはエプロン車の先端から二つ目の機器
照明取り付け
柱にハンドルも取り付けました


その次の機器
こちらも同様に照明とハンドルを取り付け

そして滑り台の照明も14個取り付けました


こちらは発電機も組み立て
配線を追加してみました


そしてコキの塗装も乾いたので裏もエアブラシで塗りました
そして方向と車番と号車がわかるようにプラ板にマジックで書いたものを裏側に接着しておきました


全13両完成




本日はここまで

次回は塗装したコキにデカールを貼っていきたいと思います。

完成まで後少し
頑張ります(笑)
本日も最後まで読んでくださり、ありがとうございましたm(_ _)m
