Kato 3087-2 ED71 2次形改 ED71 47号機  2灯シールドビーム化したものです
当機関区2両目のED71です

前回の加工整備内容はこちらからどうぞ

これの台車の精密加工をしました

まずは1END側の台車から
砂撒き菅のモールドを削り0.3mm真鍮棒で砂撒き菅を作ります
そして砂撒き菅につながる配管は0.2mm真鍮棒を曲げて作りました
配管止めはバルディローズさんのNR-804配管止め0.3mmを使ってます
20200610_192342

いきなり完成の画像(笑)
20200609_221636


裏側はこんな感じです
20200609_221658

障排器も作っておきました
20200609_221646


そしてこちらは2END側の台車
20200610_192353

パイピングして完成の画像
20200610_205622

そして配管にメタルプライマーを筆塗りしたあとにタミヤXF-1フラットブラックを筆塗りしました
20200610_231453
20200610_231521

障排器のアップ
20200610_231544
何かもっと良い方法ないですかね??


そしてボディーに台車を戻して見てみます

1END側
20200611_193105

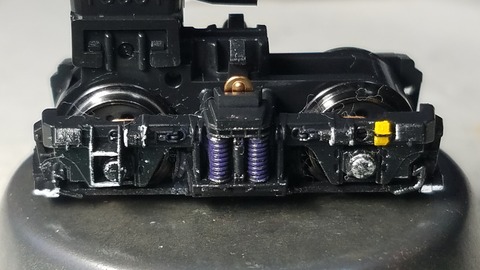

1END側の台車 DT114
20200611_193314
台車バネの上部にケーブル追加してます。
0.37mmケンタカラーワイヤーを使ってみました

2END側の台車 DT114
20200611_193426
こちら側の太いケーブルは0.37mmケンタカラーワイヤー
細い方のケーブルは0.25mmケンタカラーワイヤーを使い分けてみました

2END側から
20200611_193802

2END側 DT114
20200611_193848

床下機器に0.25mmケンタカラーワイヤーでケーブルを追加し0.2mm真鍮棒で配管を追加してます
20200611_193907

1END側 DT114
20200611_193929

障排器のアップ
20200611_194041

歯止め

ブレーキは鉄道模型用カラー 赤錆で色差ししてみました
20200611_194049
1END側 DT114
20200611_194109
20200611_194116

これでED71 47号機 [福] の精密加工整備は完了とします。

さて次はどれをやりましょう??

同じ機種は一気にやらないと、やり方忘れてしまいますね(苦笑)

同じような画像ばかり並びますが次も台車の精密加工整備は続きます

本日も最後まで読んでくださり、ありがとうございましたm(_ _)m

こんにちは

今まで精密加工してきた車両の台車の加工を一気にやってしまおうという魂胆です(笑)

なので画的にはつまらないものになってしまいますがお付き合いくださいm(_ _)m

さて今回はこれ
20191123_124956
Kato 3087-2 ED71 2次形改
ED71  48号機 [福]

前回の精密加工整備の内容はこちらからどうぞ

1END側の台車DT114Aから始めます
20200607_133200

配管は0.2mm真鍮棒を曲げて作ります
配管止めは画像ですとレボリューションファクトリーさんの5120吊り金具旧型用を配管止めとして使ってますが後にバルディローズさんの0.3mm配管止めに変えます

砂撒き菅は0.3mm真鍮棒で作りました
20200607_110009

片面だけやってみました
こんな感じです
配管もそんなに複雑でもないので簡単に出来ました
20200607_132645

そしてED71はスノーブロウが付いてないので、今回こんなものを自作してみました

障排器です
20200607_132718
0.3mm真鍮棒を曲げて先端にプラ板を取り付けました
ほんとは0.3mmの平板か角棒があれば良かったのですが手元には0.3mm真鍮丸棒しかなかったので代用してます。

後日材料調達したら変えるかも?です


そしてプラ棒で梁を追加
20200607_160659

こちらは2ENDの台車です
20200607_155252
20200607_164330

そしてメタルプライマーを筆塗り後、タミヤXF-1フラットブラックで塗装しました
20200607_171752
20200607_171814

そしてボディーに戻してクリアランスを見ます
20200607_173624

1END側 DT114A
20200607_173659
2END側 DT114B
20200607_173724

レールに乗せてクリアランスを見てます
20200608_190842

障排器のクリアランスも大丈夫そうです


2END側
20200607_173949

2END側 DT114B
20200607_174451

1END側 DT114A

20200607_174138

こちら側の障排器のクリアランスも大丈夫そう

でも作りがイマイチで納得してません、クオリティー低いですね(苦笑)
もっと精巧に作りたいですね…
何か他のパーツが流用出来ないか考えてみます
20200607_174345


そして床下にケーブルも追加しました
何かの床下機器の使えそうな部品に穴を開けて0.25mmケンタカラーワイヤーを通してます20200608_195726

20200608_200053

1END側の台車にもケーブルを追加
20200608_220048
こちらは2END側の台車周り
20200608_220111


2END側の台車
20200608_220228

床下機器にも0.25mmケンタカラーワイヤーと0.2mm真鍮棒を曲げて配管を増設
コック部を白で色差し
20200608_220239
1END側の台車周り
ケーブルを追加
20200608_220251
とりあえずこの状態でも台車にケーブルは干渉してません


そしてこの後お座敷レイアウトでテスト走行しましたが特に干渉もせずポイント通過も大丈夫でした


ED71の床下に周りは古い機関車で資料も少なくたまたま持っていたRail Magazine 353号に詳しく載ってたので何とか形にしました(汗)

出来る限り忠実に再現したつもりです

さて次ももう一両あるED71の台車をやってしまおうと思います

本日も最後まで読んでくださり、ありがとうございましたm(_ _)m
