こんにちは☆

さて、今回もまだやってなかった機関車の追加の精密加工をやってます

今回はこれ
Kato3041-3  EF64-37号機
20221125_195225
外見の手すり等の別パーツ化はすでに済んでるのでまだやってなかった台車と、その他の加工をやります

まずはバラして台車の加工から

とりあえず眺めて実車の台車と見比べて、どこを、どう加工するか考えます
実はこれが時間がかかるんですよね~

なるべく限界に近づけたいので、どこまて出きるか?
20221126_200337

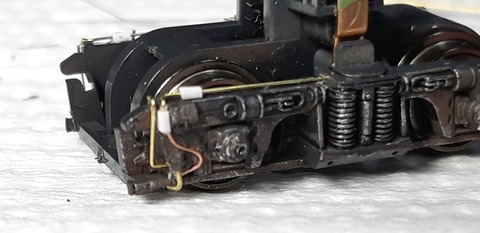

とりあえず一ヶ所だけやってみました
20221126_200407
砂撒き菅は、0.3㍉真鍮棒を曲げて作ります
そしてこれが苦労しました
0.5㍉プラ角棒に0.3㍉の穴を開けて0.2㍉真鍮棒を通します
20221126_200427

砂撒き菅へのケーブルは0.2㍉エナメル銅線を使ってます

これで行きましょう

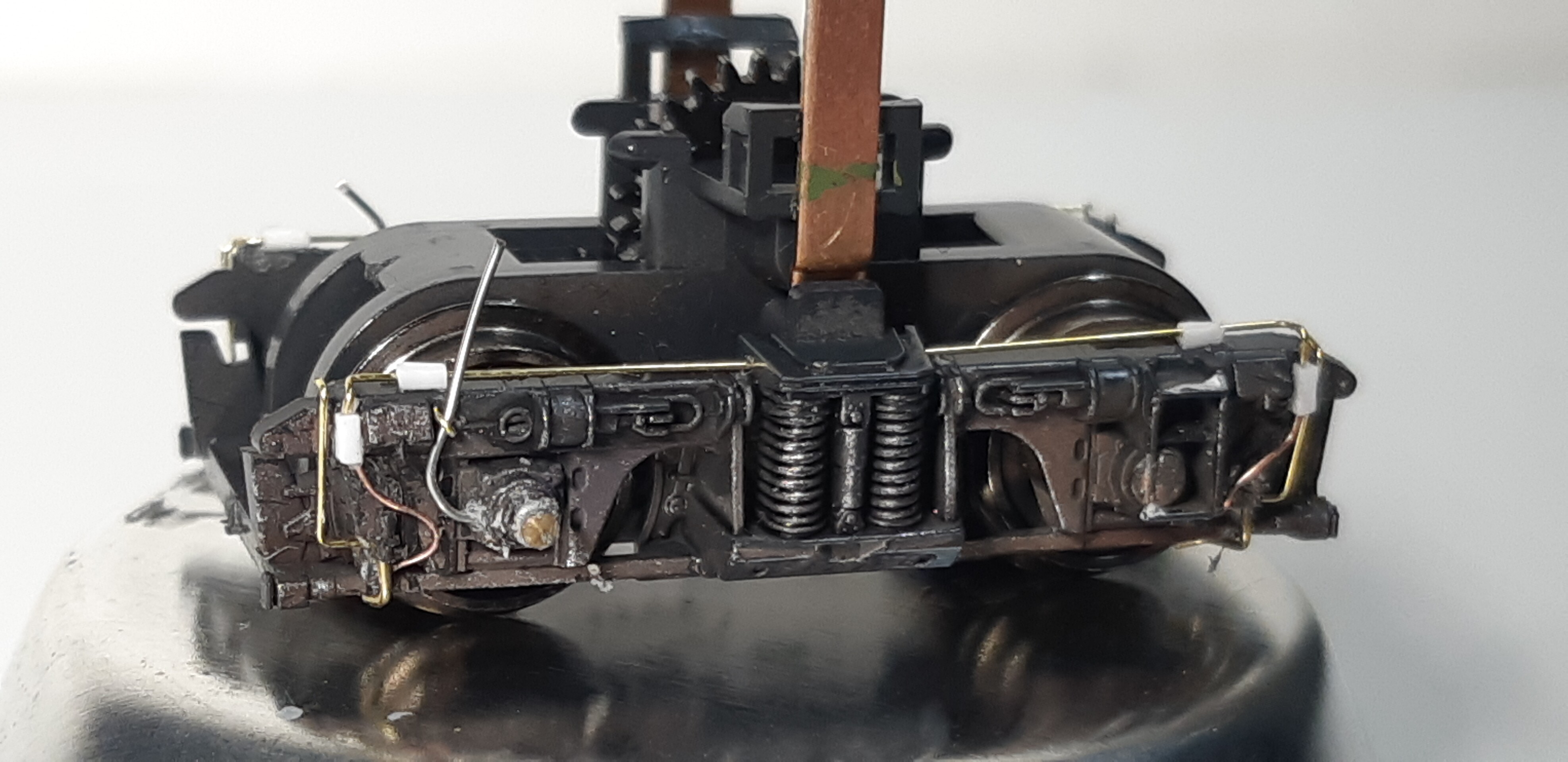

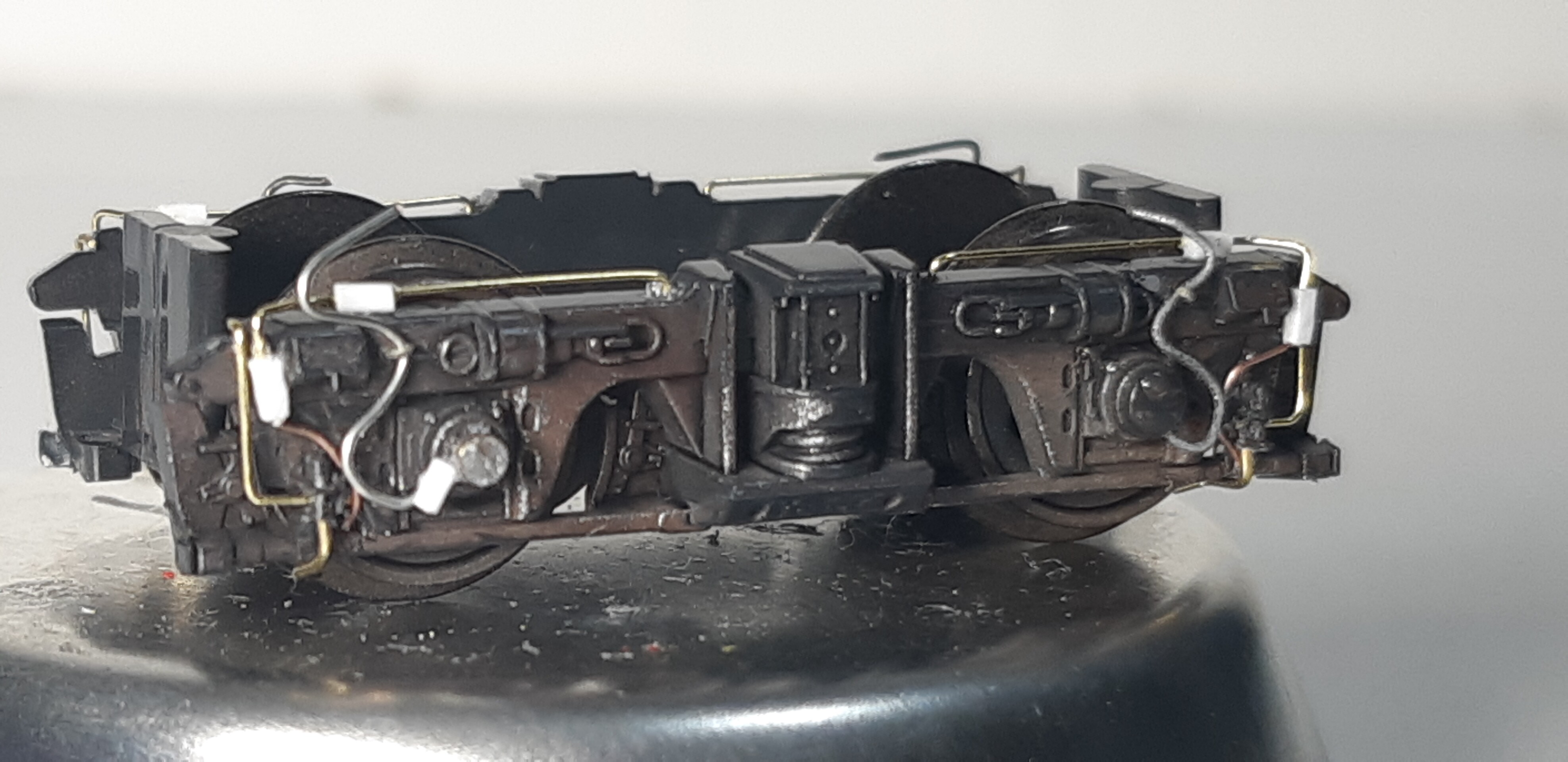

そしてとりあえず1END側の台車DT-120A完成
20221126_223415
逆側
20221126_223748

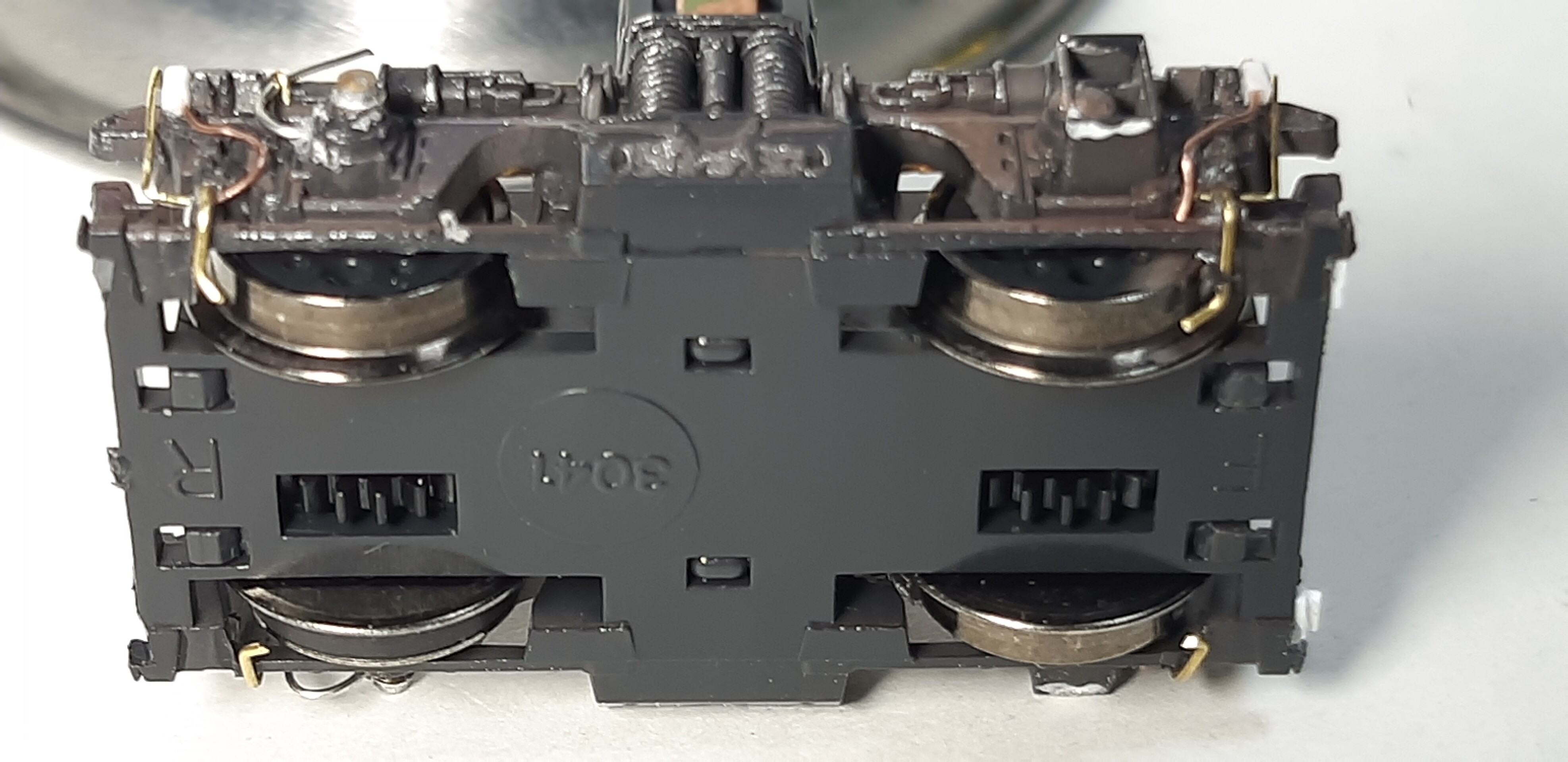

下部
20221126_223803

そして2ENDのDT-120Aも完了

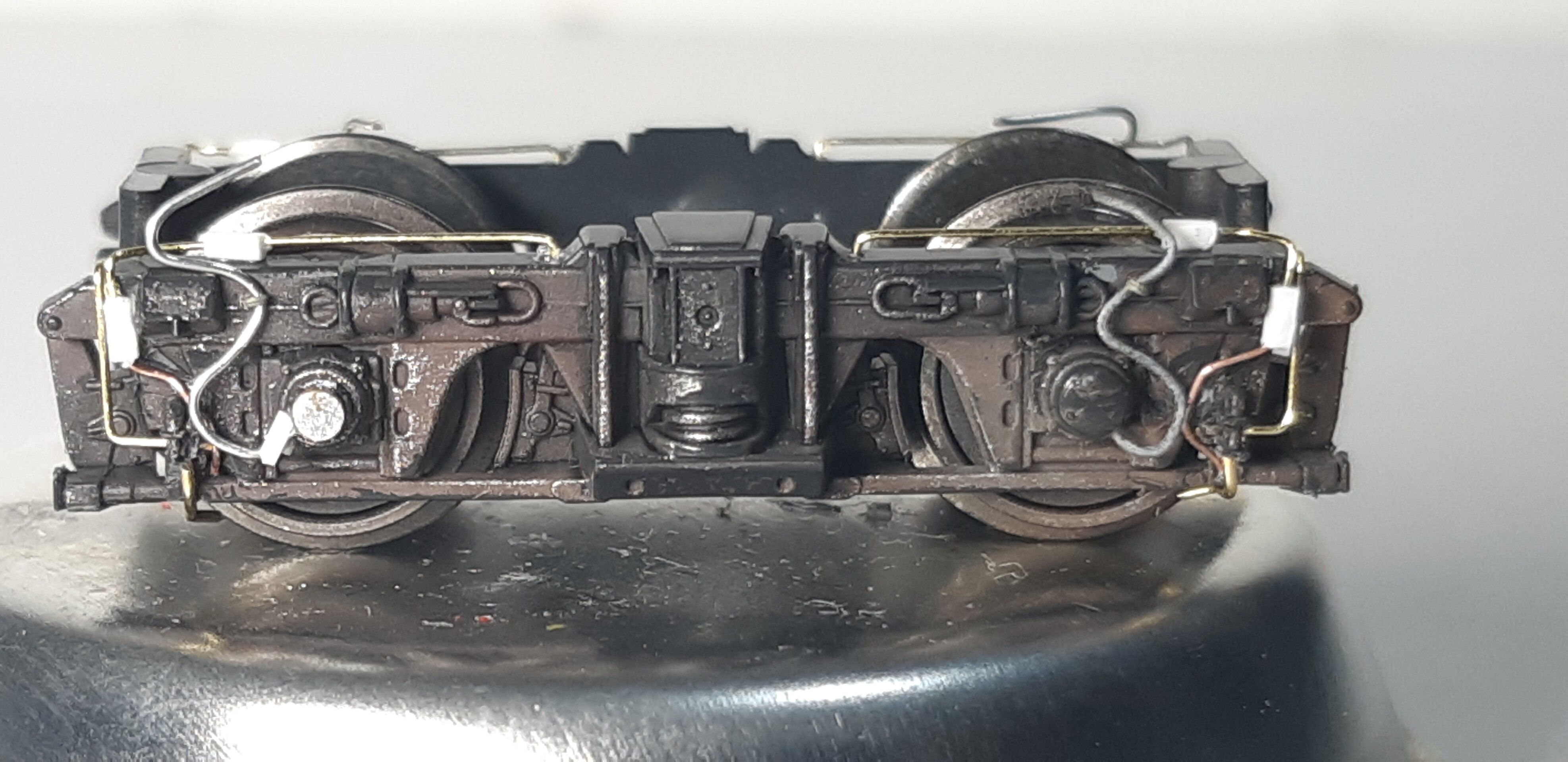

中間台車DT-121もやってしまいます

台車の速度検知のケーブルは0.24㍉カラーワイヤーを使用

20221129_214417
逆側
20221129_214440
これでとりあえず台車の加工は完了

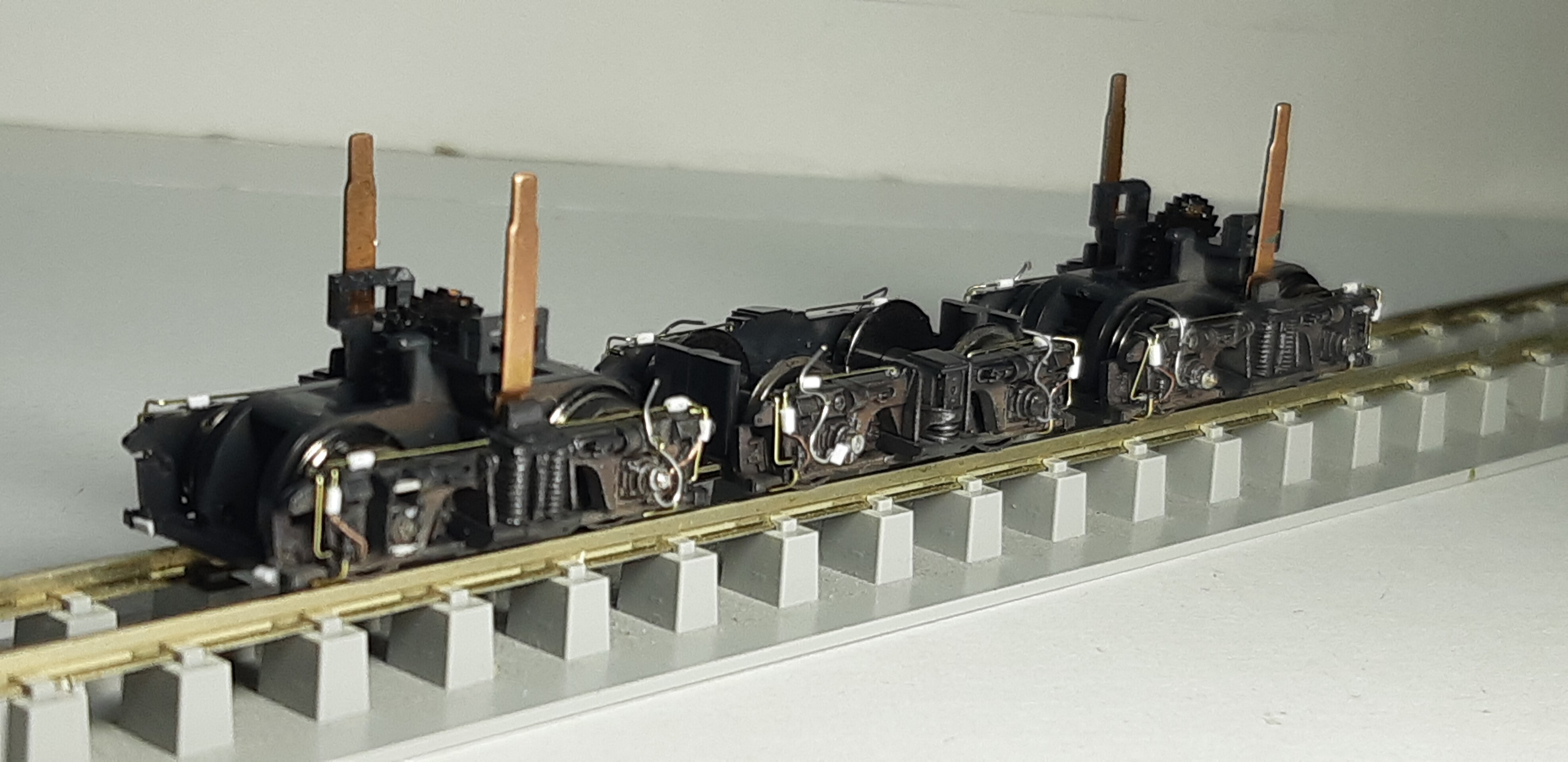

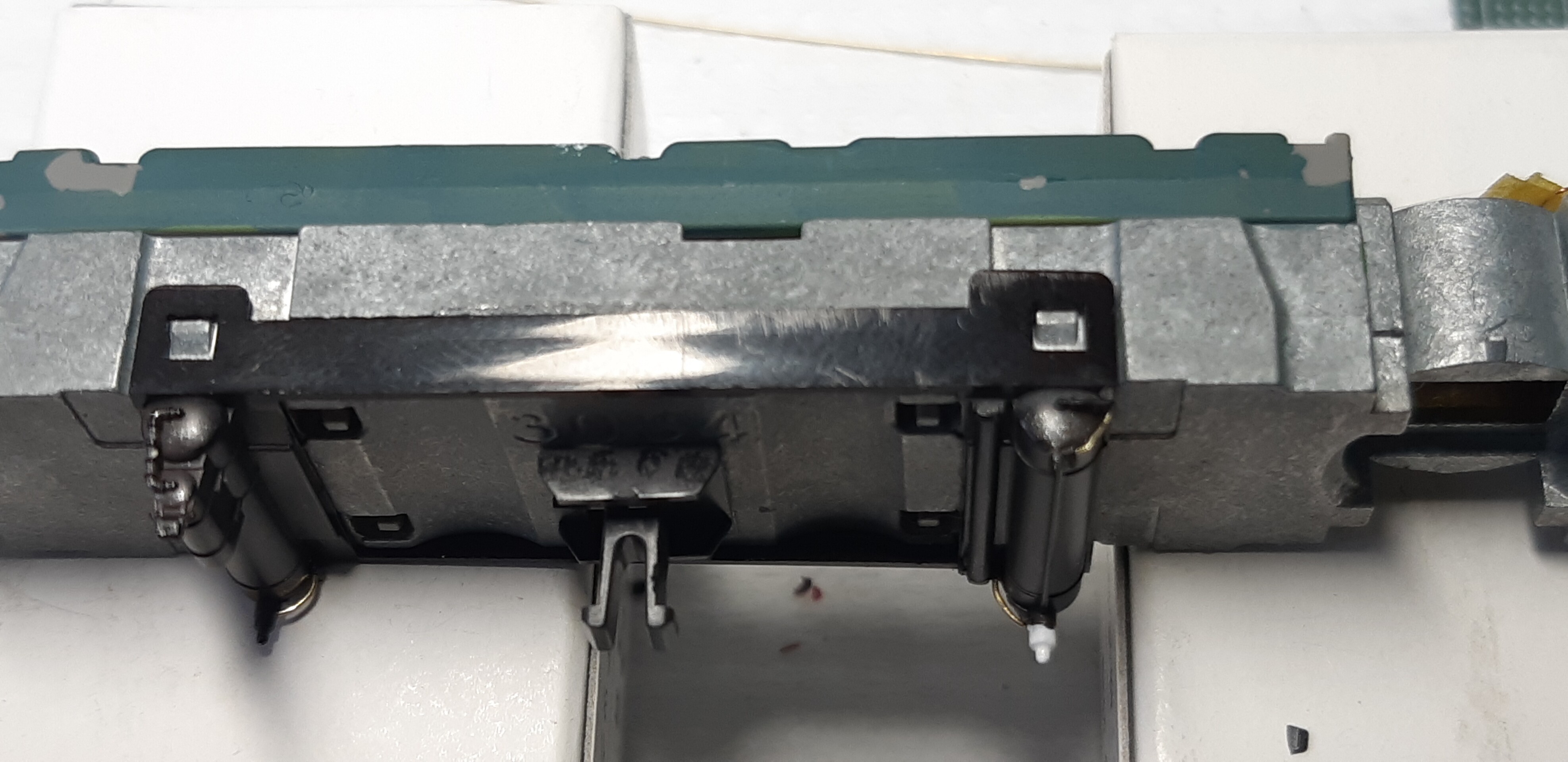

レールに乗せてクリアランスを確認
走行も大丈夫そうです
20221129_214559

そして次

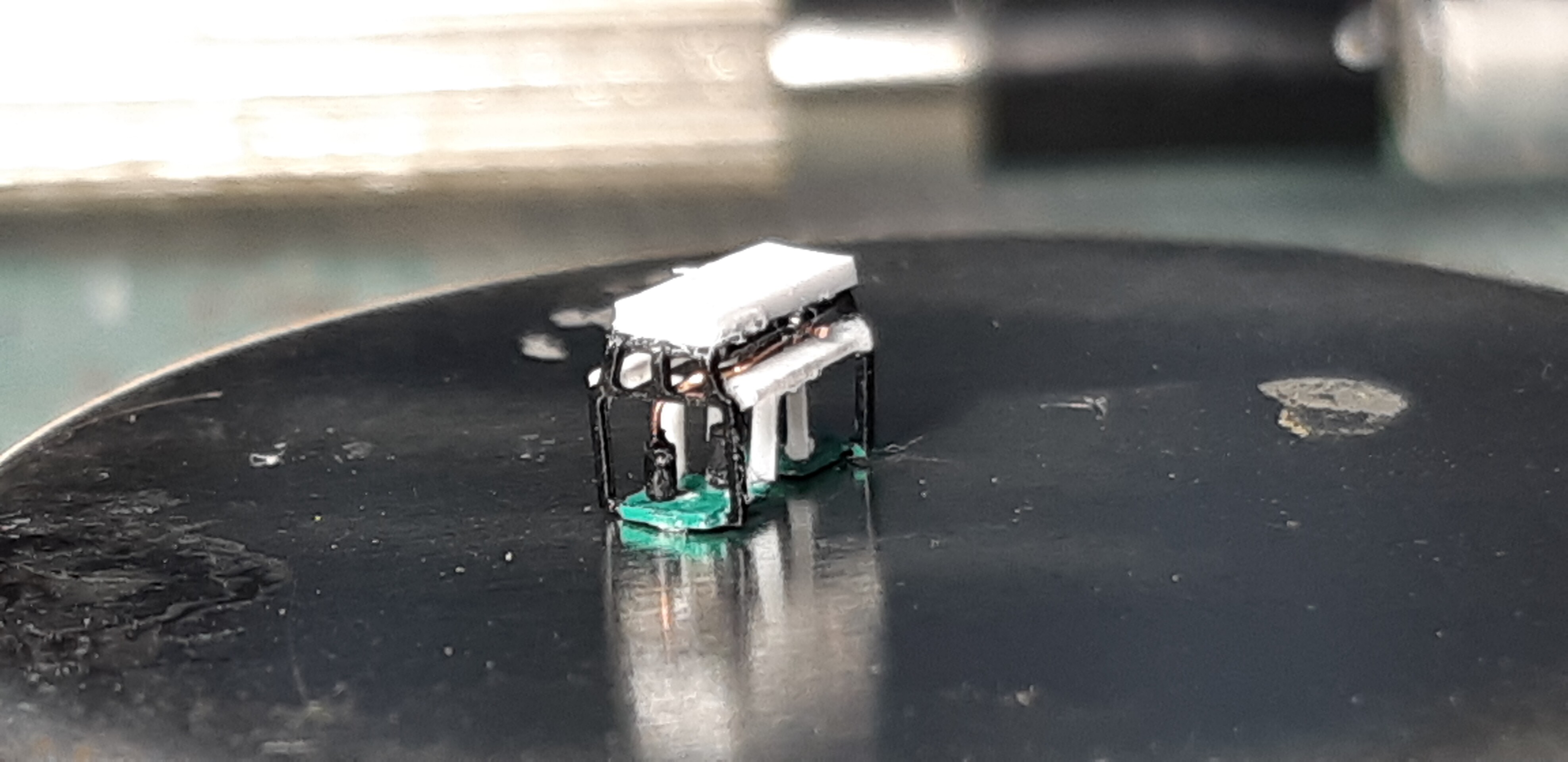

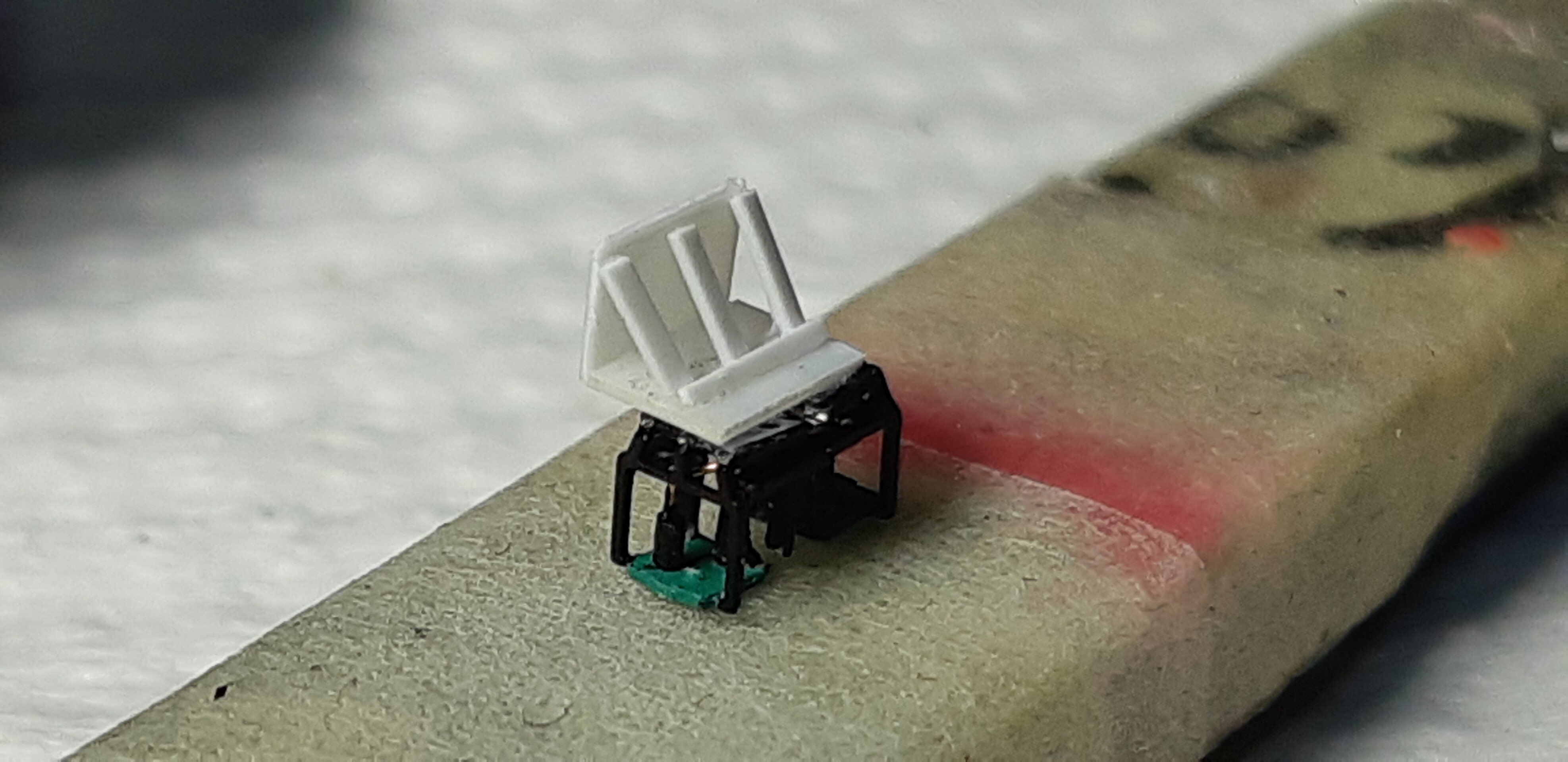

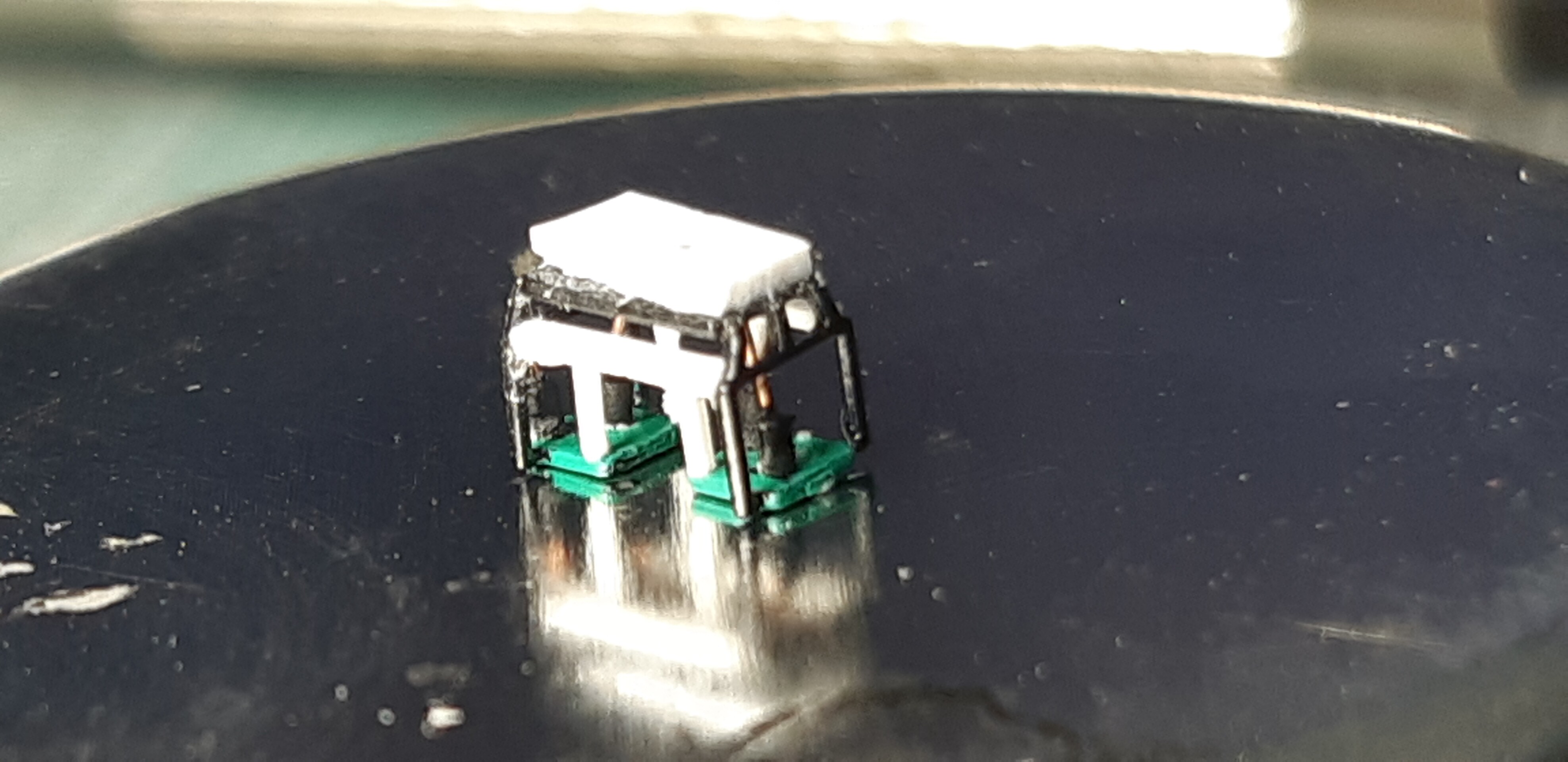

ATS車上子を作ります

ベースは銀河モデルさんのN- EF81用のものを使います

EF81用は横に長いので真ん中でカットしプラ板に貼り付け間隔を詰めます


そしてプラ棒を細切りにしたものを使い梁を追加していきます。
20221130_231905
車上子のケーブルは0.25㍉プラ丸棒に0.2
㍉の穴を開けて0.2㍉エナメル銅線を差し込んで作りました
20221130_231949
そしてプラ板で更に取り付けステーを再現
20221201_193323

サイドの配電ケーブルは細くカットしたプラ棒に0.08㍉ポリウレタン銅線を2本差し込み逆側には0.2㍉エナメル銅線を差し込んでます
0.08㍉ポリウレタン銅線はグルっと丸めてますがこれが意外に手こずりました(笑)
20221201_231041

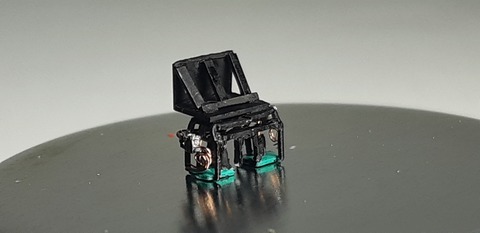

両側に取り付け色差しして完成
20221201_231733
我ながら良いで出来かとw

そしてタンク周りの配管を別体化
0.3㍉真鍮棒と0.2㍉真鍮棒を使い分けて取り付け
20221204_125134

20221204_125205
そして台車にマスキングして軽くウェザリングしました

20221204_164049

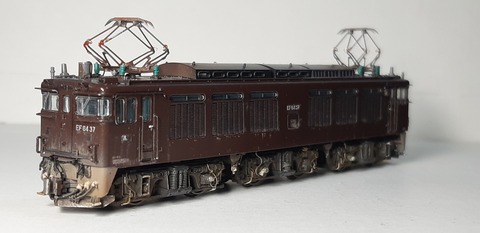

そしてボディーを組んで細部を手直しして完成とします
20221205_214530

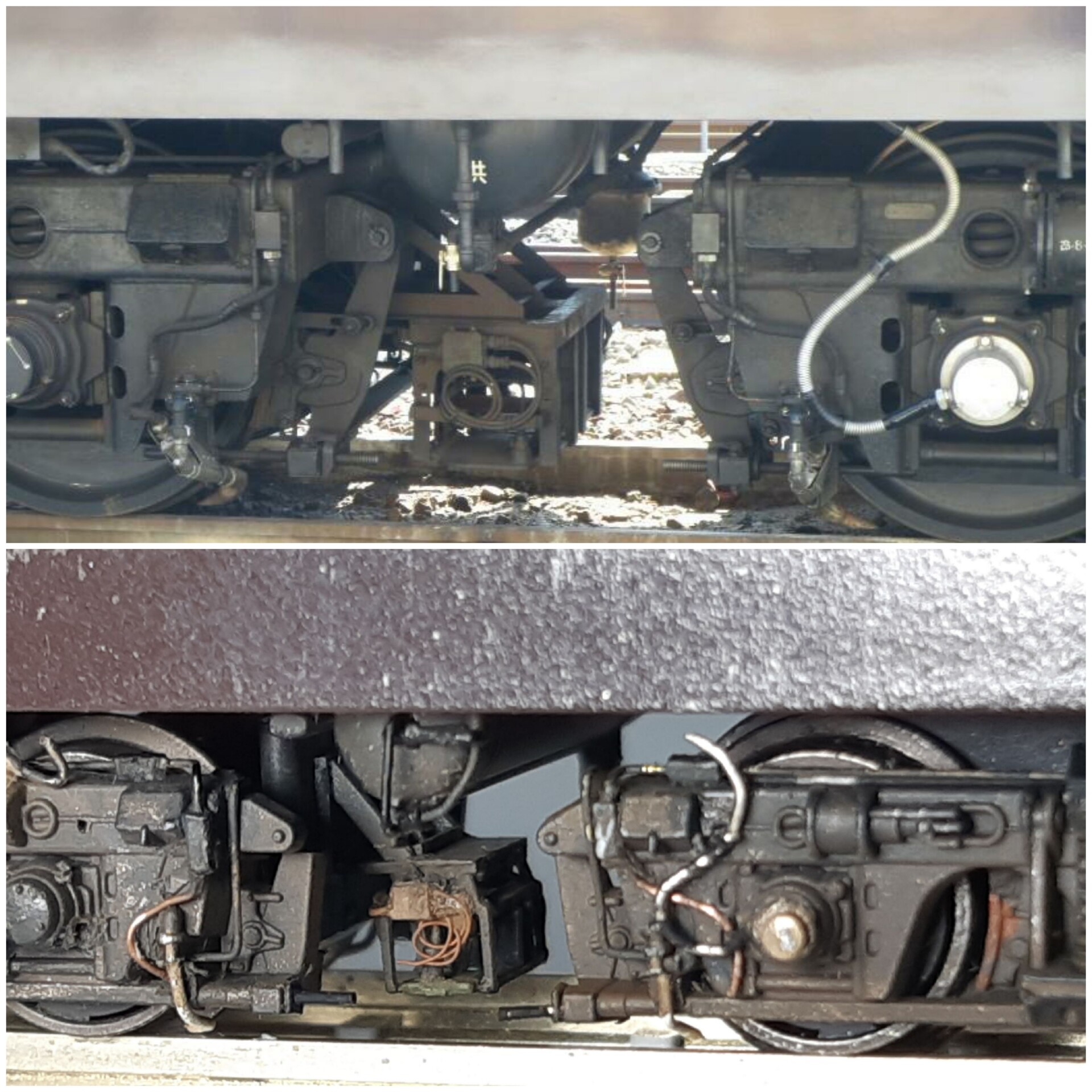

これが自作したATS-S
画像上が実車
下が加工したもの
20221205_224522
我ながら出来に満足(笑)

では細部を見ていきます

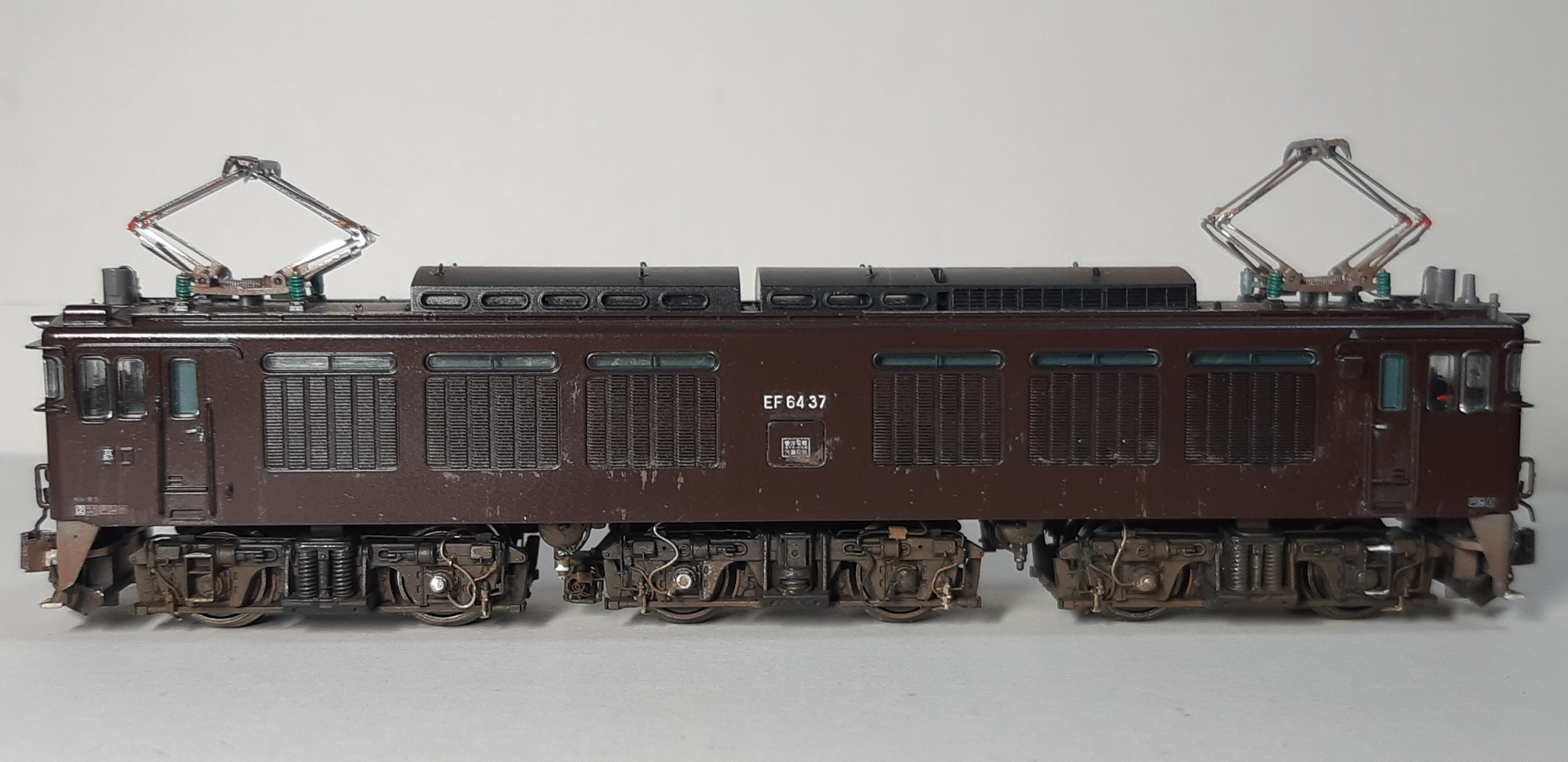

サイド
左が1END側
20221205_214551

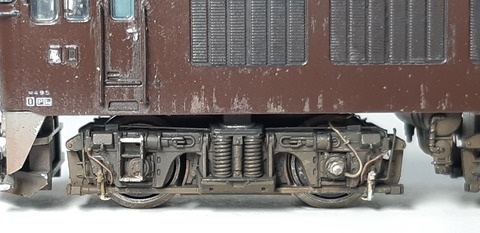

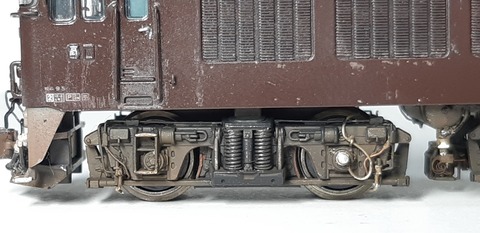

1END側台車 DT-120

20221205_214600

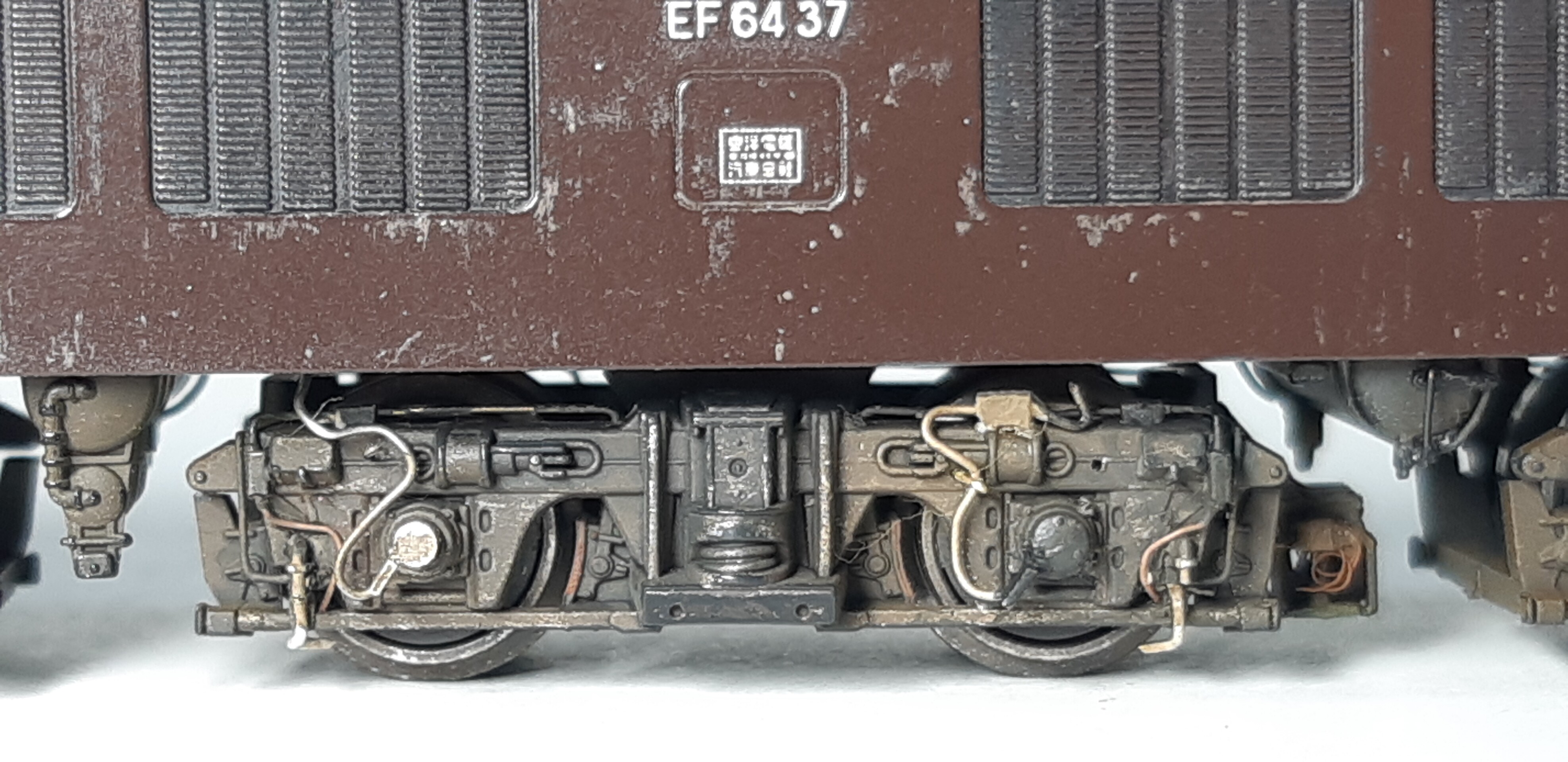

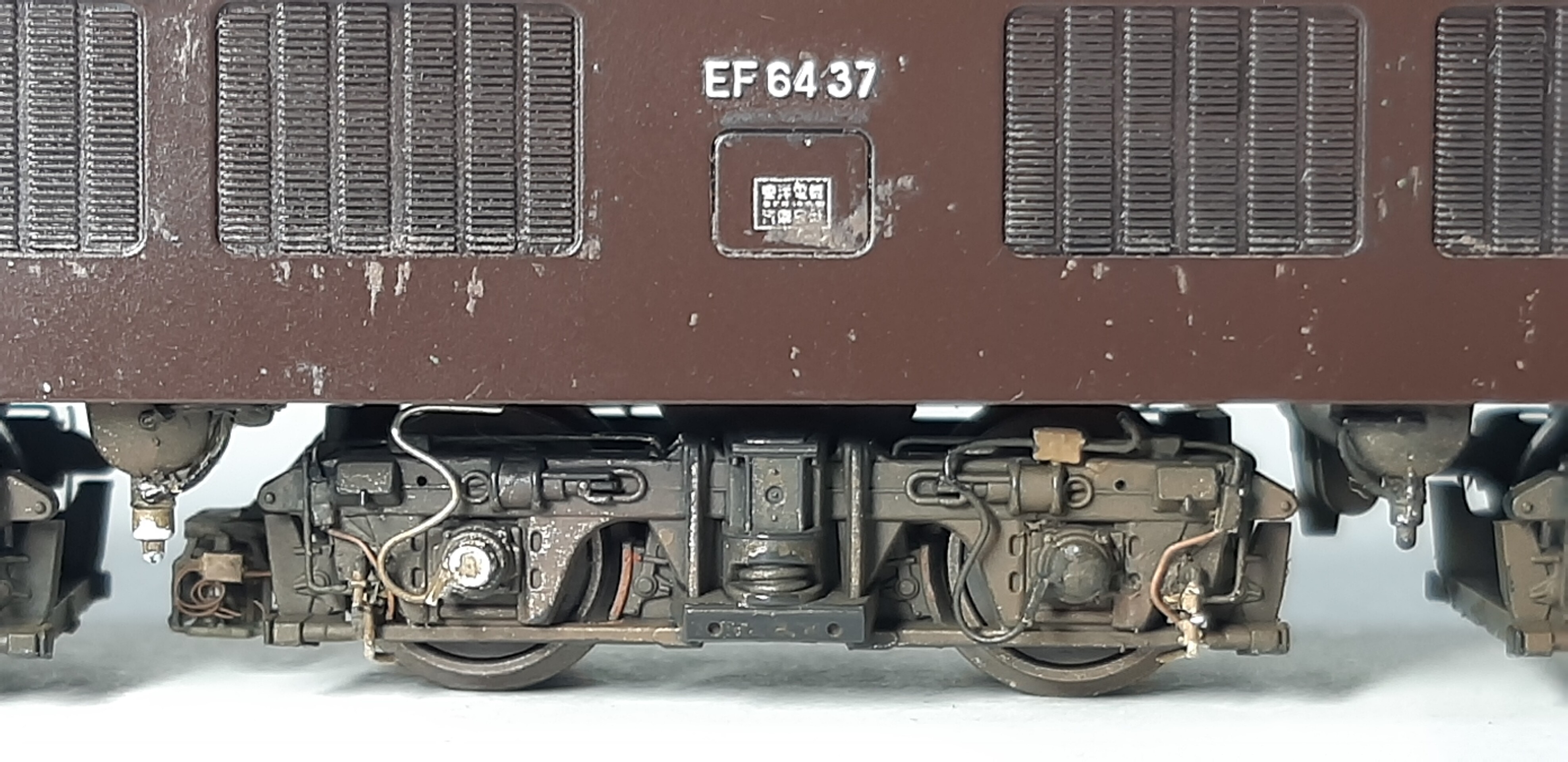

中間台車 DT-121
画像右側のケープル(速度検知器?空転検知器)の位置を修正しました
20221205_214604

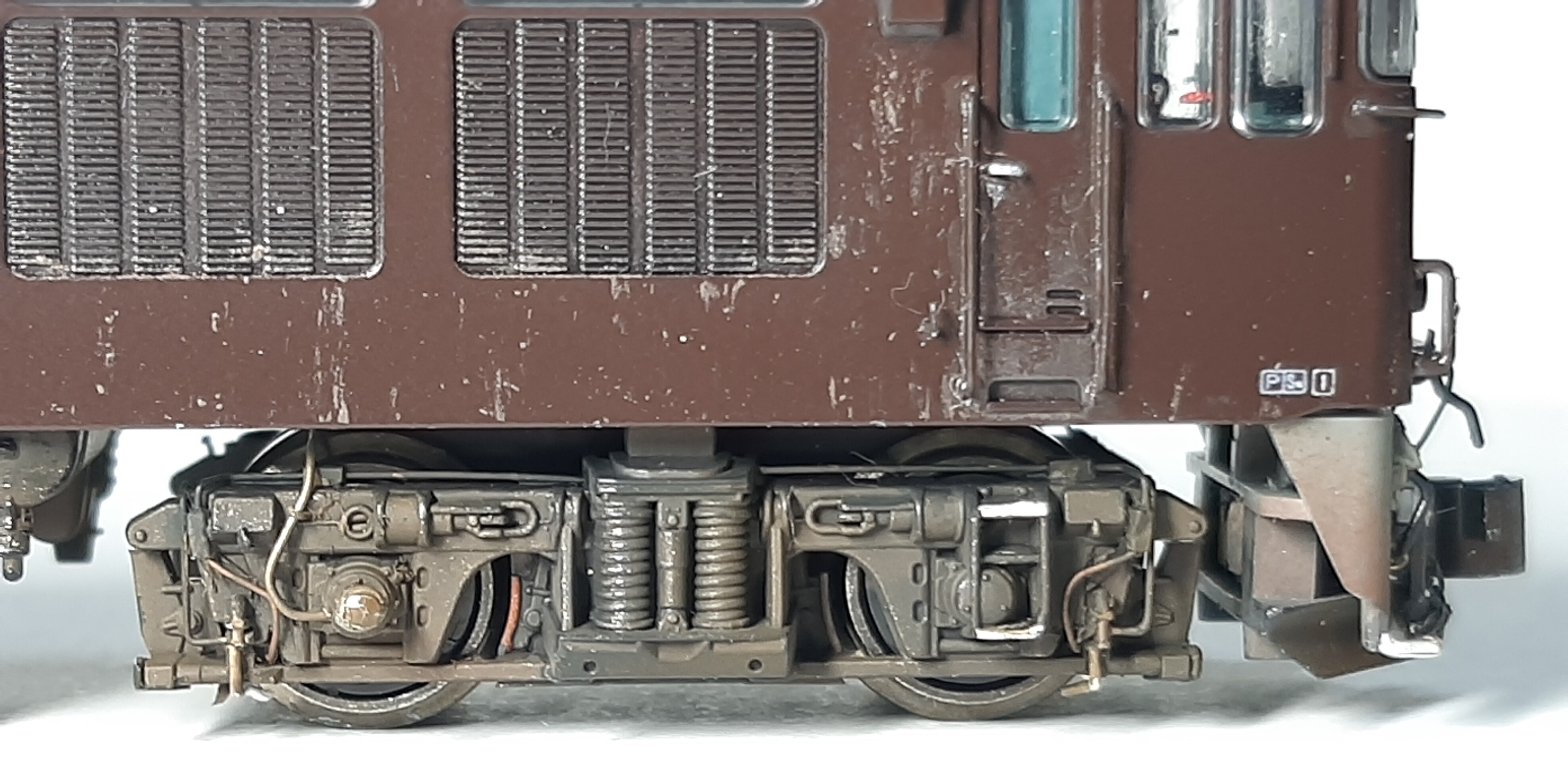

2END側台車 DT-120
20221205_214610

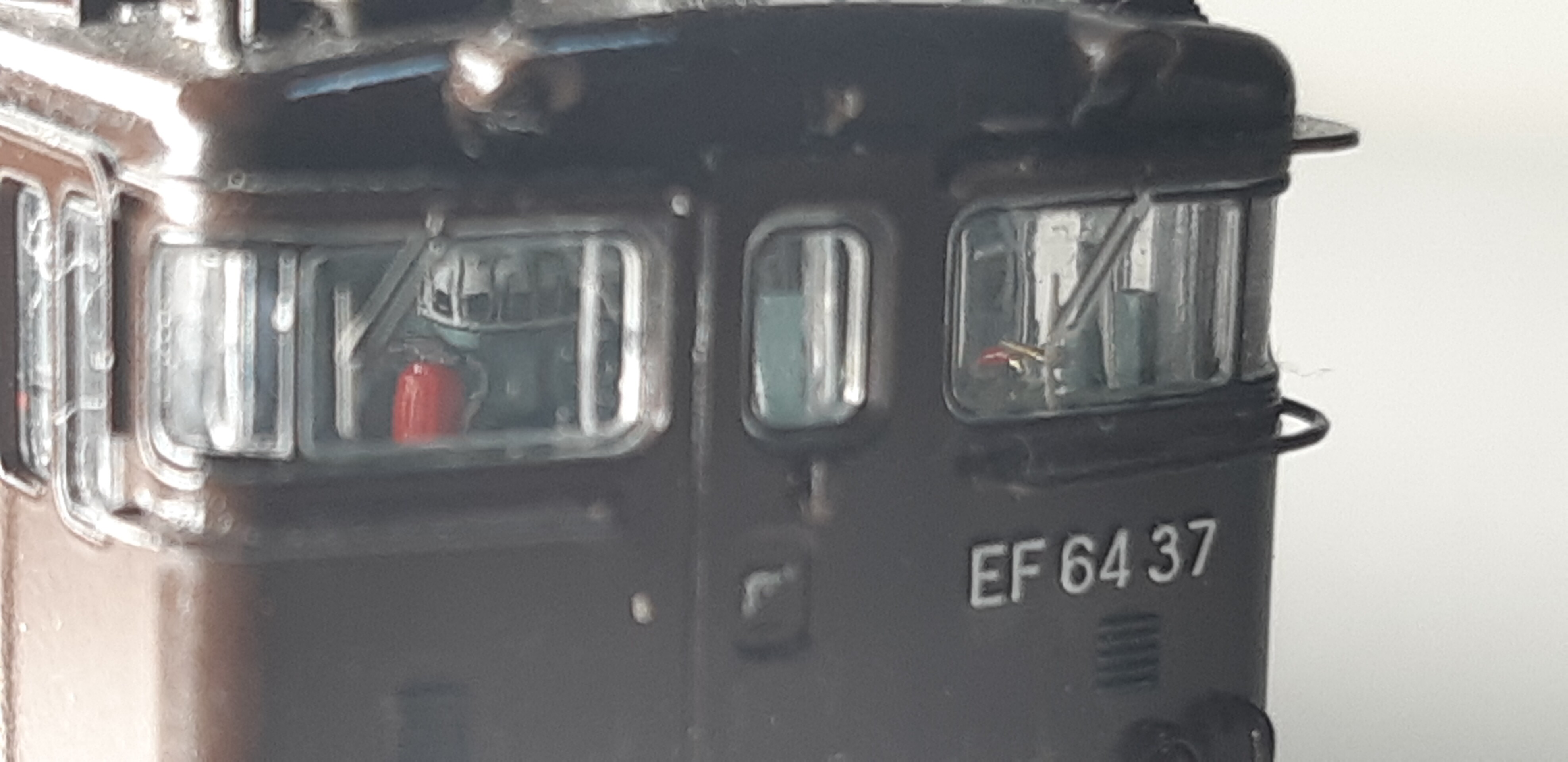

運転台の中にpochi.工房さんの消火器を置いてみました
20221204_210058

20221204_210031

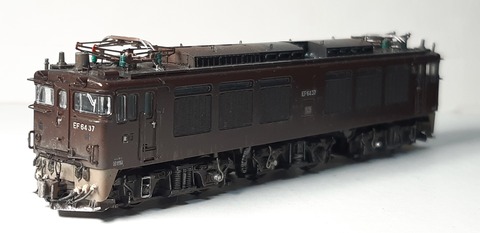

2END側
20221205_214705

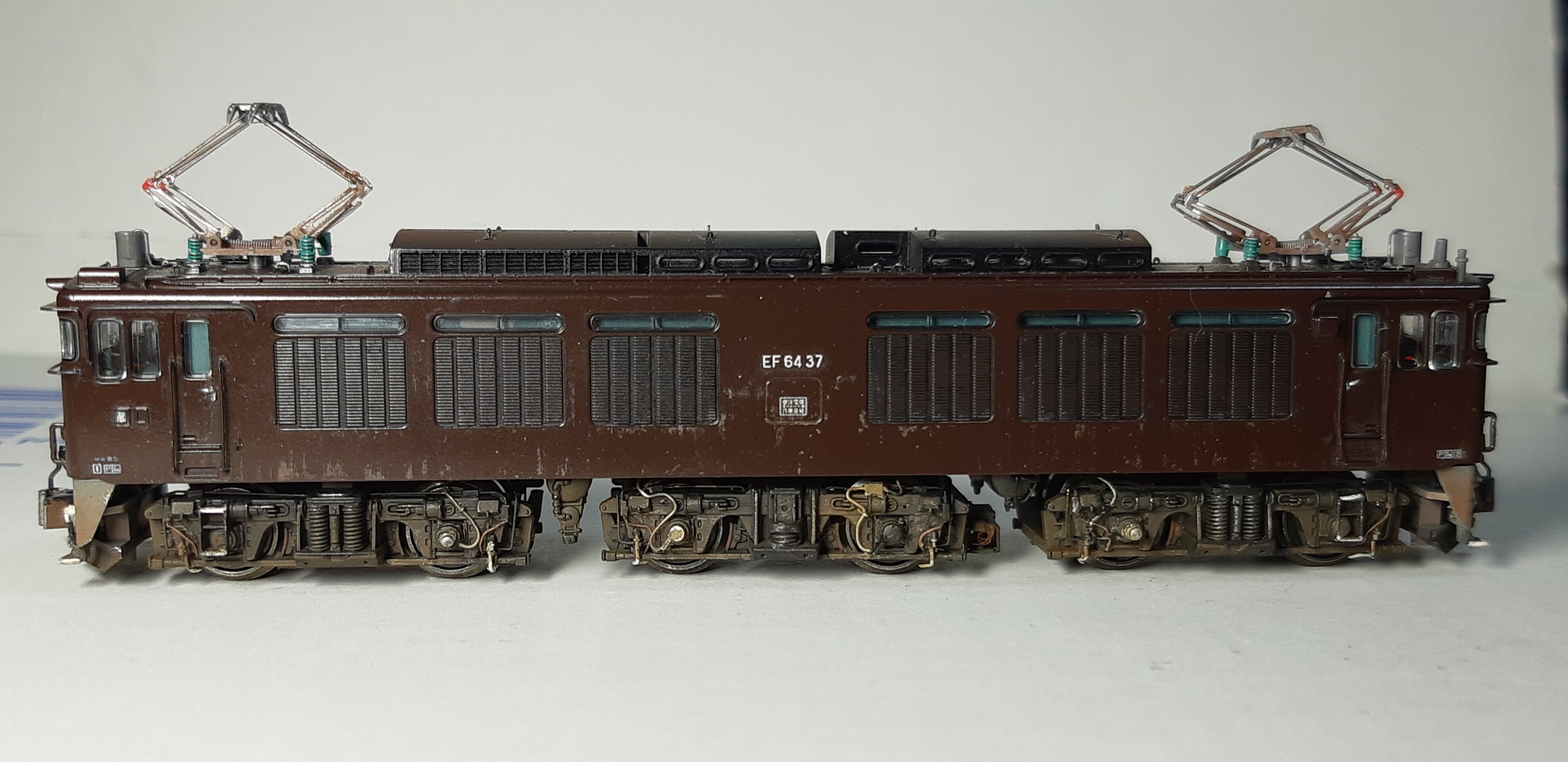

サイド
20221205_214745

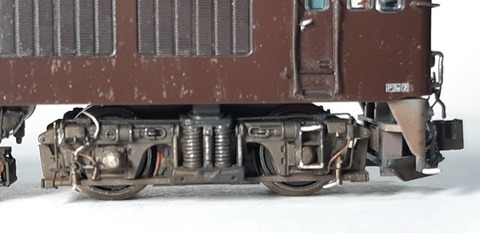

こちらは2END側台車 DT-120
20221205_214800
中間台車 DT-121
20221205_214805
1END側台車 DT-120
20221205_214821

20221204_205842

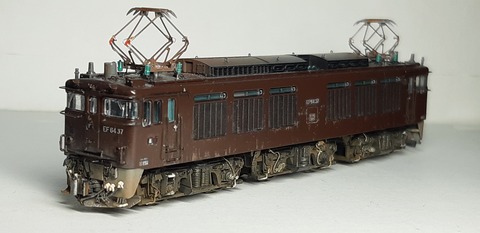

重量感がでてるかな?
20221205_214202

さて、これで完成とします

次回もまだ代車周りの加工をやってない、EF64-38があるので、それもやってしまいます

本日も最後まで読んでくださり、ありがとうございましたm(_ _)m
