こんにちは☆

寒い雨模様の祝日ですね

さて前回からの続きです
手すり当のモールドを削った所で終わってました

今回はワイパーを除去したフロントガラスを綺麗にしました。
20191120_221941
やり方は毎回同じで前回のED78の記事に細かくアップしたので今回は割愛させて頂きますm(_ _)m


貫通扉支持器具、ヘッドマークステー、標識掛けを取り付けました。
いつものバルディローズさんのNB--501標識掛けセットです

そしてこのED71のフロントガラス下の前面手すりはどこも発売してないので、0.2mm真鍮棒をエッチングベンダーで曲て自作しました
20191120_225631
この後、メタルブライマーを筆塗りし乾燥後GMカラー赤2号に少量の黒を混ぜて調合したものを塗っておきました


そして屋根上の手すり、レボリューションファクトリーさんの272 1.0mm手すりと、もう一方の手すりは細すぎたのでレボリューションファクトリーさんのを代用して手すりとしました

フックは同じくレボリューションファクトリーさんの5270 吊り金具旧型用を14ヵ所に取り付けてます
20191120_225644

屋上のフック
20191120_225743

この後、ブラックに塗装しておきました。


そして次は運転台の加工に入ります
試しにこんな事をしてみました。
いつもkatoのED75や、ED78、EF71に使ってたエヌ小屋さんの運転室背面シール ED79用

これを今回ED71にも使かってみました。

ED75やED78、EF71とコックピットの形が同じ感じなので使えると思い実車とは違うと思いますが雰囲気重視ということで☆
20191121_193044

1END側
いつもの様にプラ棒から自作したマスコン、ブレーキ台座、時刻表差し、自弁単弁ブレーキレバー、ホイッスルレバーを追加してます

20191121_203005
横から
20191121_203016
時刻表差しにも、それらしいステッカー貼ってみました。


こちらは2END側
20191121_203034
配電盤の表現が1END側とは違う表現になってます

横から
20191121_203045

そしてボディーに組み込みダイキャストに戻します

そして次に解放テコと連結器を実車に繋ぎます

余った導線を使ってます
20191121_211832
いつもこれに苦労するのですが今回はボディーを被せる前に解放テコだけボディーから外して先にカプラーと繋げてみました


そして繋いで形を整えたらボディーを被せて解放をボディー側に付けます


この方が格段に作業性が良いことに気が付きました(笑)

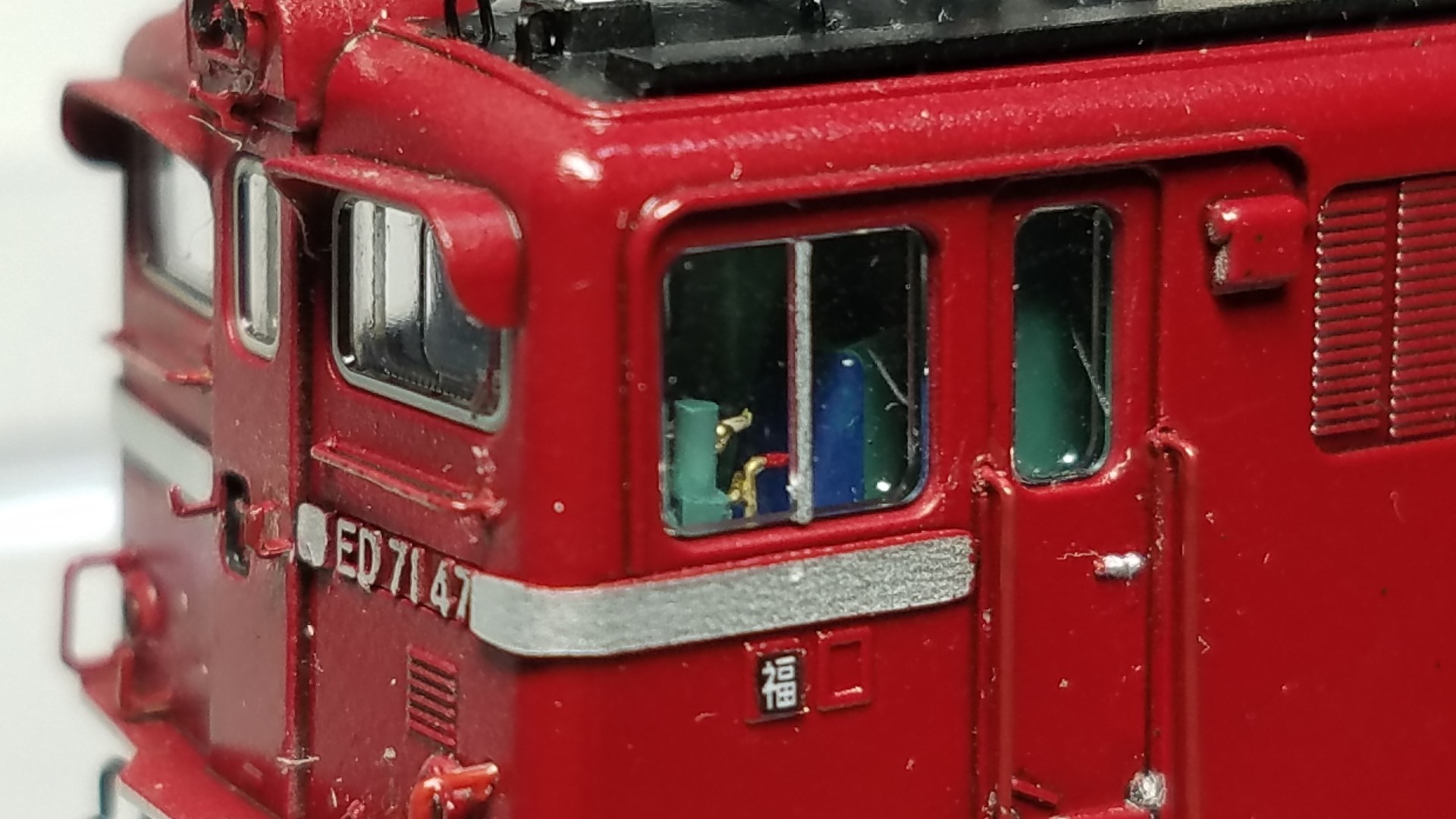

そしてサイドの乗務員乗り口ドア脇に手すりをつけます
0.2mm真鍮棒をエッチングベンダーで曲げて作りました
20191121_230634

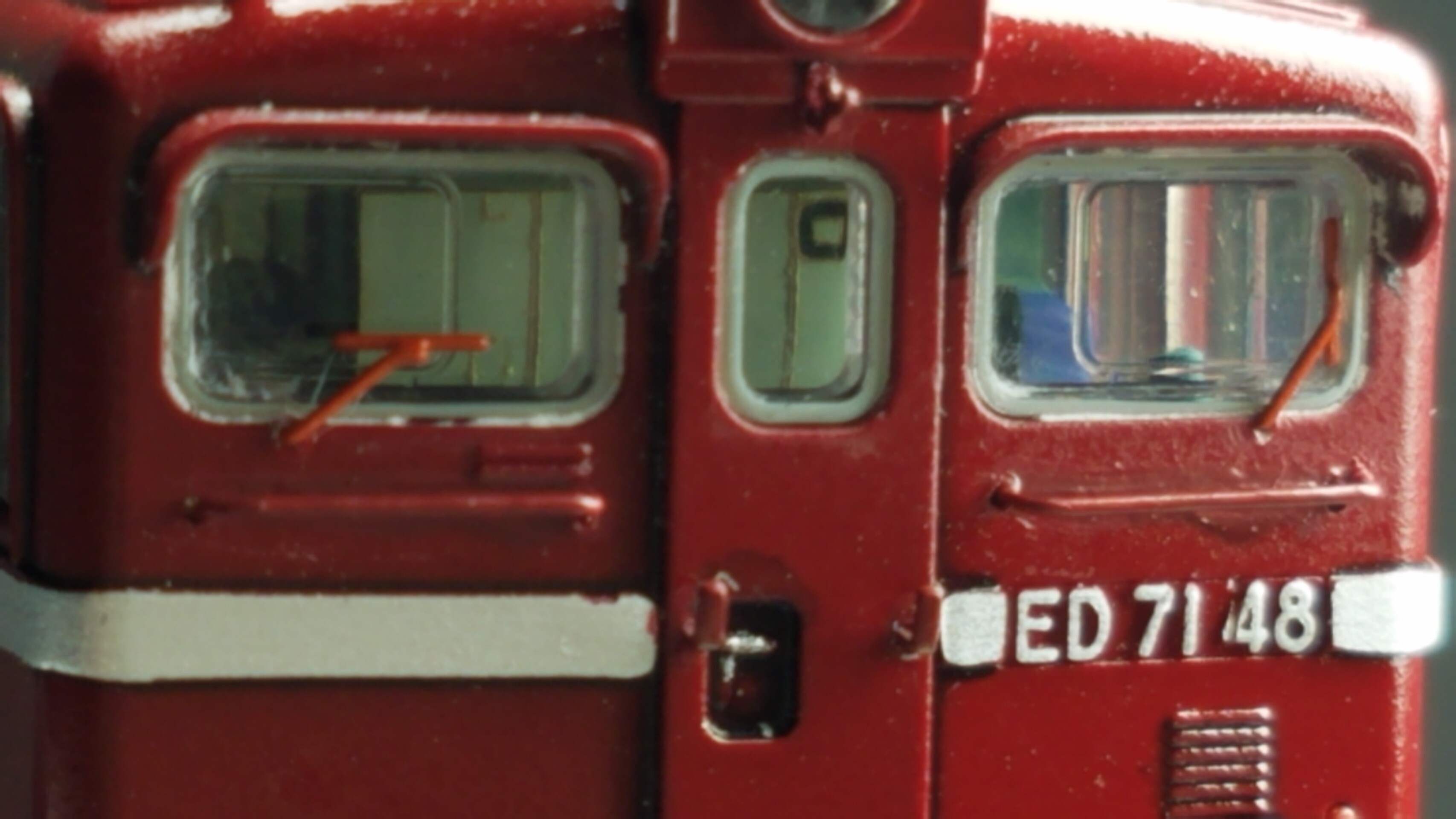

そして次にワイパーを取り付けます

実はこの銀河モデルさんのN-039 シングルルームワイパーを使うのは初めてなんですが、そのまま取り付けると何だか変な形なので、どうしたものか?
とない頭でしばらく考えたら…
20191122_211615
左側の上段が加工なしの形
左側の下段のランナーから切り離してるのが加工後

わかりますでしょうか?

加工後はワイパーのブレード部分が斜めになってるのが

要は上段の赤丸で囲ってある部分(ブレード)をクイッと曲げて使うんですね☆

これが何の説明もなくネットで調べても乗ってなかったので書いてみました。
同じくわからない方のご参考になればと

ただ片方(アーム部分)をプレイヤーか何かで挟み、ブレード部分を同じくプレイヤーでクイッと曲げれば良いことなんですが、私は3個ぐらいぶっ飛ばし行方不明になってます(笑)

部屋のどこかにあるはずなので、いずれ出てくるかと(笑)


そして0.3mmの穴を開け少量のハイグレード模型用セメダイで取り付けました
20191122_211701


そしてプラ板から自作したステップ

ED71のステップは他の交流機よりもステップ幅が狭いのでいつもは4.0mm幅に切り出してますが3.0mmにしてみました。

20191122_211725
2.5mmでも良かったかもです
今回はこのままいきます

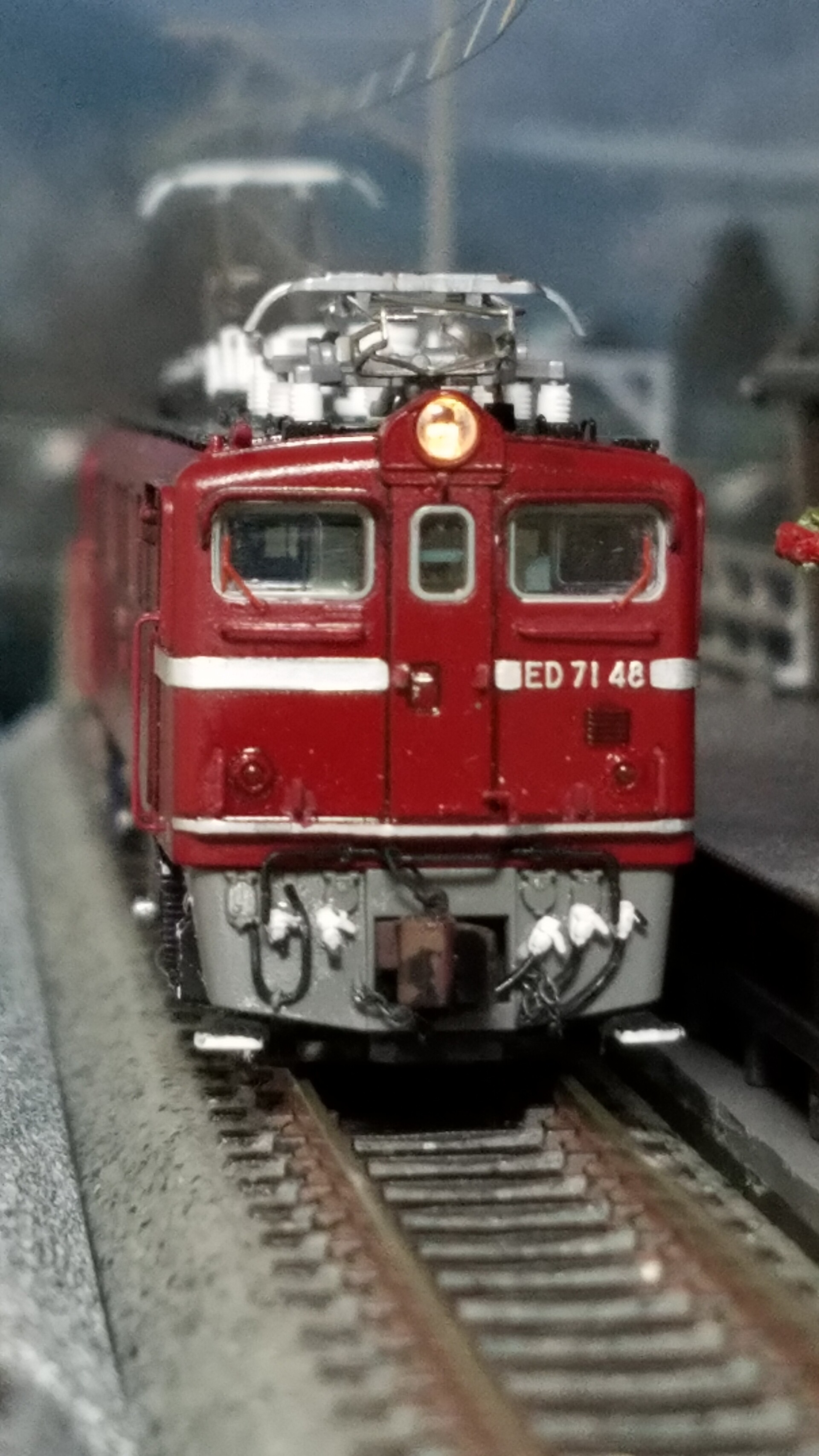

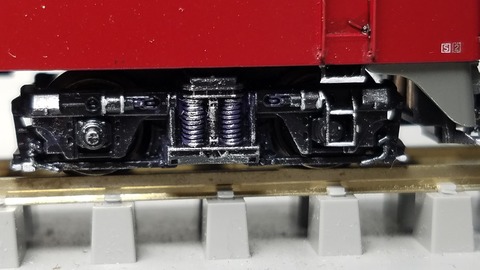

そしてぼぼ完成
20191122_223758

少し細部を手直しして完成とします


本日も最後まで読んでくださり、ありがとうございましたm(_ _)m









こんにちは☆

さて今回はkato 3087-2 ED71 2次形
当機関区の2機目の追加加工整備になります
20191116_211702
以前にもkato ED71 47号機 ブタ鼻2灯化したものをやりましたがそれとは別です

一通りの加工整備はしてありますが更にここからやっていきます


とりあえずいつもの様にスカート周りから追加加工始めます

TOMIX PZ-001エアホースを一旦外します

20191118_213505
向かって左のジャンパ栓ホースは0.37mmケンダカラーワイヤーで作り直し下部の留め具を0.2mm真鍮棒をU字に曲げて付けました

あとでねずみ色1号に塗っておきます


そして次にカプラーの加工
ナックルカプラー短の梁の部分に0.5mmピンバイスで穴を開け銀河モデルさんのN-639吊り金具を差し込みます
最後に実車同様に解放テコにつなぎます
20191118_213355

そして外したエアホースの加工
裏にL字に曲げた0.2mm真鍮棒を接着して取り付けます
20191118_215121

乾いたらホース部分をタカミXF-タイヤブラックに塗っておきます

同時にカプラーの板バネもブラックアウトしておきます


そしてスカート部を組み立てていきます

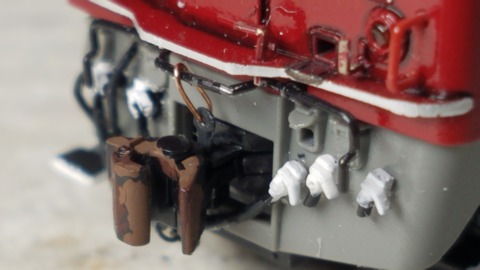

いつもの様にエアホースを実車同様にチェーンで吊っていきます

こちらは1END側
20191119_210812

2END側
20191119_222514

そして次にボディーの加工に移ります

屋根のフック、手すり当を別体化していきます

なのでモールドを削りました
ワイパーのモールドも削りました

ここから傷付いたフロントガラスをコンパウンドを使って綺麗にしていきます

20191119_230941


今回はここで終了☆

本日も最後まで読んでくださり、ありがとうございましたm(_ _)m






Yahoo!ブログからの引っ越し準備中
20190328_220815


20190328_000919

20190328_215836

こんばんは☆

最近精密加工にハマり以前に加工整備した車両を順次、追加整備してます☆

今回はこれ

イメージ 1


Kato3087-2 ED71 2次形
47号機 2灯シールドビーム化してます。

前回の整備はこちら→http://wipeout0512.livedoor.blog/archives/18534764.html

今回はこれをやりました。

とりあえずスカート周りの追加整備

イメージ 2


エアホースをチェーンで止めました。向かって左側のジャンパ栓ホースの下部を0.2ミリ真鍮棒をU字に曲げて止めました。
板バネをブラックアウトするの忘れてますね(笑)
後に塗りました。

次に運転台の自作

イメージ 3


イメージ 4


いつもの様にブレーキレバー、マスコン、ホイッスルレバー等を自作しました。

メーター周りの表現はkatoのホームの余ったステッカーを応用してます。


次に正面手すりを、0.2ミリに真鍮棒をエッチングベンダーで曲げて自作、貫通扉上の貫通扉支持器具、貫通扉のヘッドマーク掛け、正面ステップ両脇の前、後部標識用のステーを追加、
これは、バルディローズさんのNB-501を使ってます。

イメージ 5




そしてサイドの乗務員乗り口の手すりを0.2ミリ真鍮棒を自作して取り付けました。

イメージ 6



そして各部にメタルプライマーを筆塗りしたのちにMrカラー81 あずき色にほんと少量の黒を混ぜた自作赤2号を塗りました。

屋根はフックのモールドを削り、計14ヵ所に銀河モデルさんのN-634吊り金具を取り付けました。

イメージ 7


正面屋根上2ヶ所に手すり
これは銀河モデルさんのN-255妻面手すり1.0ミリとレボリューションファクトリーさんの手すり1.0ミリ、2種類使い分けました。

イメージ 8


そしてボディーを被せて解放テコに吊り金具を取り付け完成です

イメージ 9


細部を見ていきます
2END側

イメージ 10


運転台のアップ

イメージ 11

ブレーキレバー、ホイッスルレバーも確認出来ます。

イメージ 12


正面

イメージ 13

マスコンも見えますね


サイド

イメージ 14

2END正面から

イメージ 15

屋根の吊り金具 フック

イメージ 16

1END側

イメージ 17

1END正面

イメージ 18


そして、いつもの場所で
2END側

イメージ 19

イメージ 20

サイド

イメージ 21


1END側

イメージ 22

イメージ 23

イメージ 24


これでED71 47号機は完工とします。
当機関区にはkatoの2次形 48号機がもう一両あるのでまた時間ある時に再整備したいと思います。、
その他マイクロのED71 1次形が3両、2次形か
3両、計6両在籍してるのですが、これはいつになる事やら(笑)

ED71は個人的に思い入れのある機関車なのではやくkatoから71の1次形も出して欲しいです☆

本日も最後まで読んでくださり、ありがとうございましたm(_ _)m
