こんにちは☆

さて前回岩切に転属した元C編成
それを岩切常備に精密加工したロンチキを完成させましたが牽引機のED75 757号機を作っていきたいと思います

かなり前にkatoの3031 ED79をED75 757にしようと加工してみましたが、所々実車と異なる為に757タイプになってました

なので今回はタイプではなく757にしていきたいと思います

ロンチキ製作ばかりやってたので機関車の精密加工のやり方をすっかり忘れてしまってます

自分のブログを読み返しての加工ww
役に立ってます(笑)

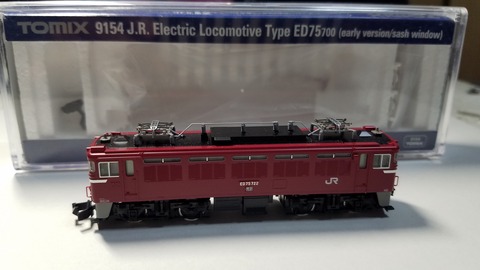

ベースに使うのはこれ
20210226_191146
TOMIX 9154 ED75 前期形サッシ窓

これをベースに精密加工した75は当機関区では
759号機[仙]と777号機[秋]があるので今回で3機目になります

まずは当機関区はkatoのカプラーが標準なのでTMカプラーをkatoナックルに変更していぎす

やり方はいくつかある様てすがいつも参考にしてる方のやり方を真似させて頂きます


使うのは付いてたこのTOMIXのアーノルドカプラー
20210226_215223

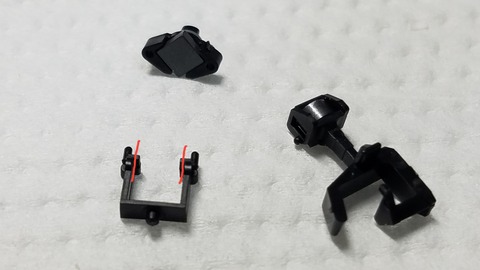

バラしてみます

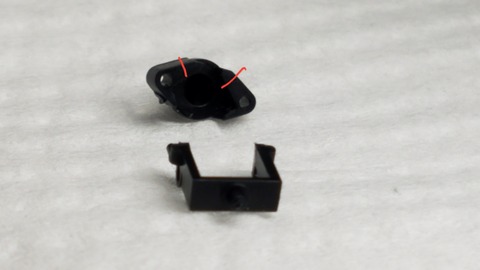

コの字のパーツの赤い線の出っ張りをデザインナイフで削っておきます
20210227_084405
そして上の蓋の部分
赤いせんの部分は片方、カプラーの振り口が狭くなってるので逆側と同じ位に拡げておきます
20210227_084740
わけりづらいてすが、こんな感じ
20210226_215853

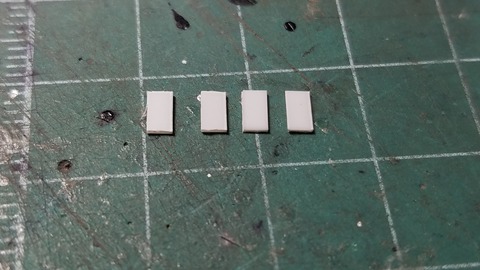

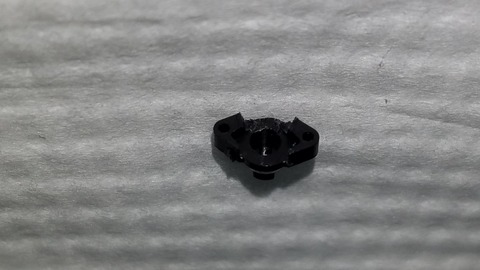

そして先程削ったコの字のパーツの部分の床をかさ上げするのに厚さ4ミリほと上げるので1.0mm厚のプラ板を約3.5ミリ×2.0ミリにカットして4枚作りました
20210226_220029
これを4枚重ね瞬間接着剤で固定

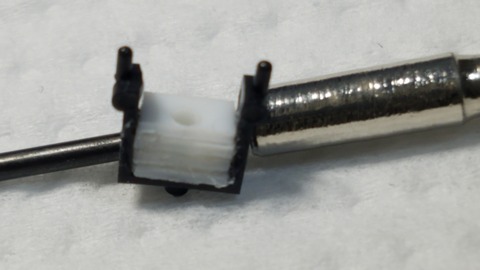

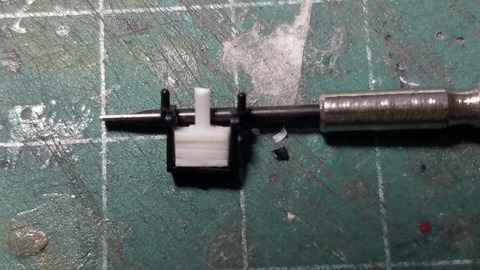

センターに1.1mmピンバイスで穴を開けておきます
20210226_221053
そこに1.0mmのプラ丸棒(たまたまプラ棒しかなかったので使ってます)を差し込み接着
20210226_221928

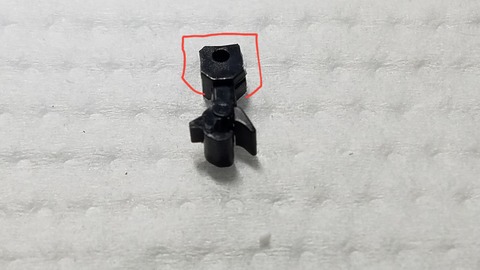

そして使うカプラーはkatoのZ01-0224  EF66前期形ナックルカプラー
それを赤い線の部分が邪魔だったので画像の様にカットしました
余談てすがこのカプラー、解放すると厄介なので解放しない様に最初に接着しちゃってます
20210227_092159

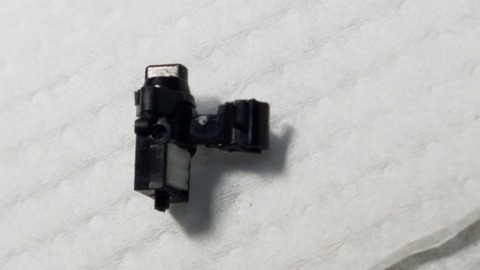

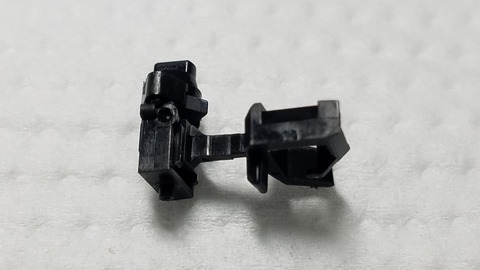

そして組んでみます
収まりが良いように干渉する部分があれば削ってます
20210226_222637
そしてkatoのナックルカプラーの梁の部分に0.6mmピンバイスで穴を開けて銀河モデルさんのN-637 吊り金具を取り付けます
これは後程、解放テコとつなぐ受けの部分です
20210226_223141

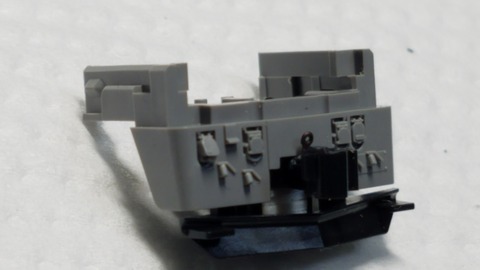

スカートに組み込んで首が振れるな確認
20210226_231407

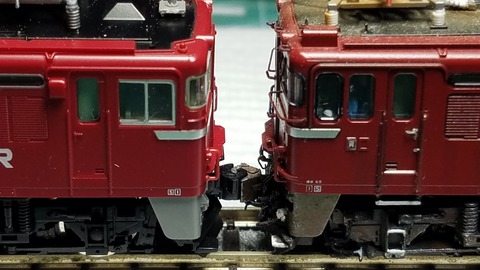

そして一旦組み立ててカプラーの高さを確認

右側はkato3075-1 ED75 1000 前期形です
高さもバッチリですね

20210227_193229

大丈夫そうなので再度バラして先程重ねて接着したプラ板の部分が白いのでプラックアウトしておきます
スカートとスノーフロウの間から丸見えなので(笑)
20210226_232023
これでカプラーの問題は解決

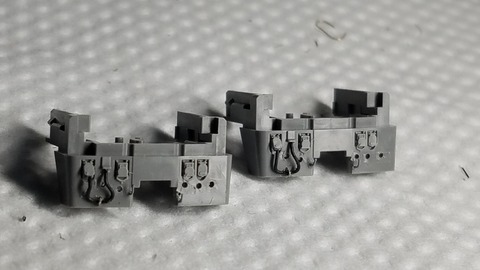

つぎはスカートを加工していきます

20210227_205441
左のジャンパ栓ホースは0、37mmケンタカラーワイヤーで再現
そのホースの下部をU字に曲げた0.2mm真鍮棒を取り付け金具としてます
カプラー開口部の両脇にはL字に曲げた0.2mm真鍮棒を取り付け
後にエアホースのチェーンを引っ掛けます

両エンドのスカートを加工しガイアのマルチプライマーを筆塗り後、鉄道模型用カラーねずみ色1号で色差ししておきました
20210228_011845

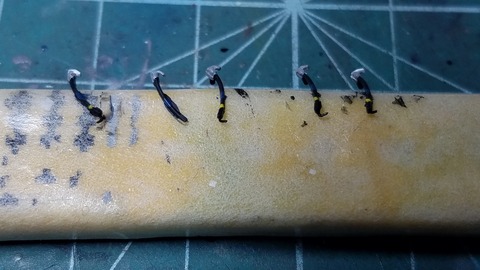

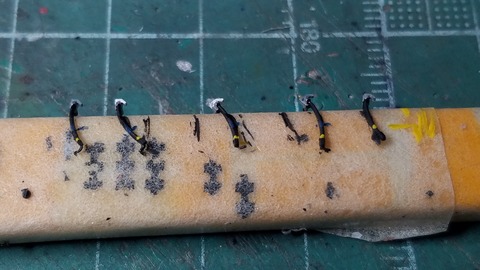

一緒にエアホースも加工
TOMIXのPZ-001ブレーキホースLRを使います
裏にL字に曲げた0.2mm真鍮棒を瞬間接着剤で取り付け
固まったらマルチプライマーを塗った後にタミヤのXF-85ラバーブラックで塗装
コック部はねずみ色1号、それにレバー部分抱け白で色差し
今回も全検明けのピカピカ仕様にするのでホース部も色差し
スカイブルーと黄色で色差ししておきます
20210228_011932
20210228_011947

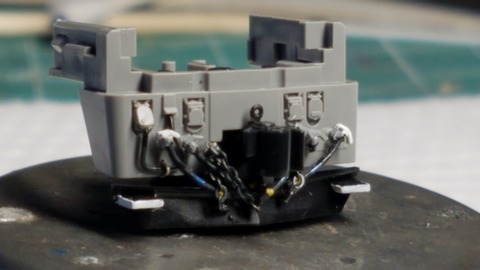

そしてカプラーに取り付け
実車同様にエアホースをチェーンで吊るしてます

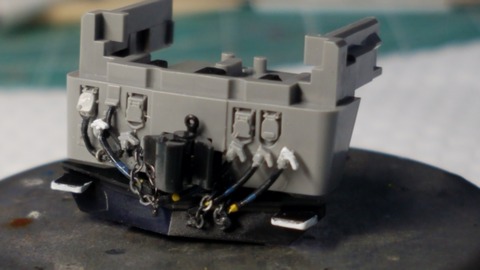

こちらは1END側スカート

20210228_130645

2END側スカート
ステップも白で色差ししておきます20210228_130729

そして次
台車の精密加工を先にやってしまいます
銀車輪は好みじゃないので黒染め車輪に交換します

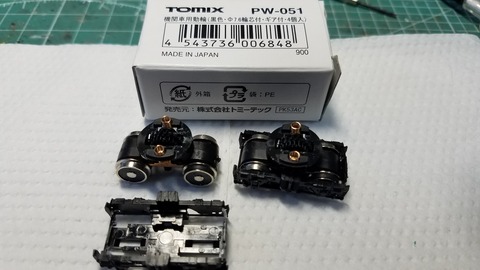

使うのはtomixの分別パーツ PW-051 機関車用動輪(黒色・Φ7.6輪芯付・ギア付き・4個入り

台車をバラして差し換えるだけです
20210228_145612

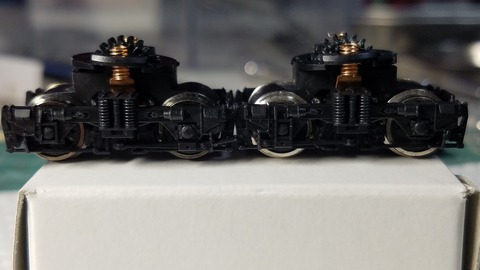

左は交換済み、右は元の銀車輪
20210228_145958
やはり黒い方が引き締まりますね

そしてついでに台車の精密加工をやってしまいます
砂撒き管のモールドをデザインナイフで削ります
そして0.3mm真鍮棒を曲げて瞬間接着剤で取り付け
穴は0.4mmピンバイスで穴を開けてます
引張棒はモールドを除去し0.4mm真鍮棒で作り直してます
20210228_200407

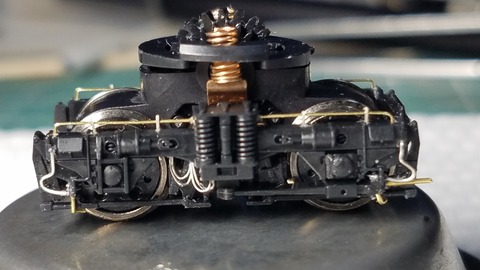

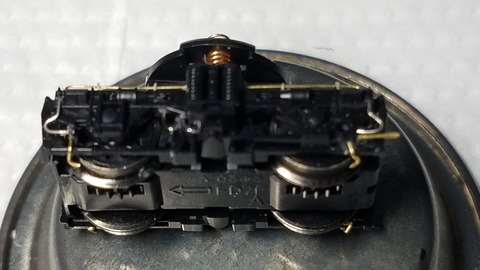

台車上部の配管は0.2mm真鍮棒で
配管止めはレボリューションファクトリーさんの5120吊り金具を使ってます
砂撒き管につながってるシルバーの配管は0.24㍉カラーワイヤー
台車のバネ付近のケーブルは0.15㍉ステンレスワイヤーを使ってます
20210228_200335

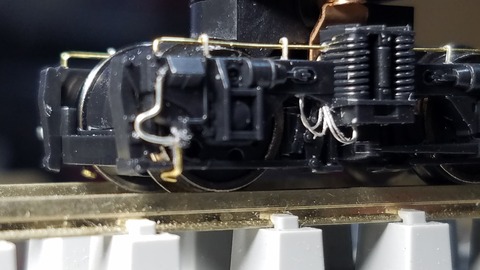

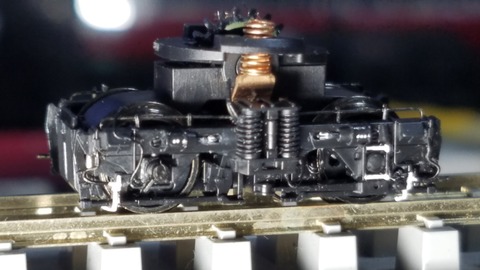

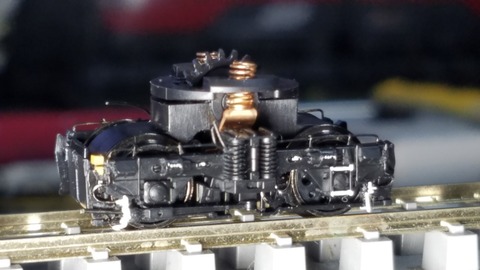

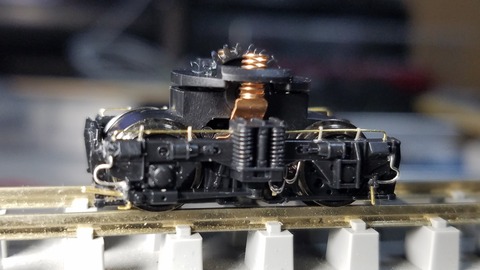

そして砂撒き管が干渉しないかレールに乗せてクリアランスを見ます
20210228_205033
どうやら、大丈夫そうです

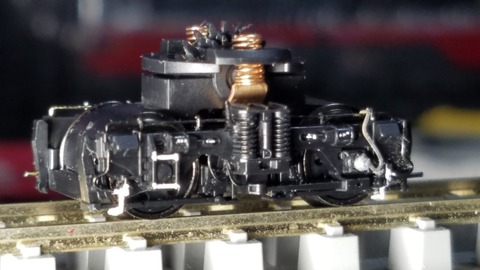

もう片方の台車もやってしまいます
20210228_232002
クリアランスを見ました

そしてもう少し細かく仕上げました
実車の台車DT-129です
ステップ下のシリンダー部分に30822ATと数字の表記があります
Screenshot_20210301-235027_Gallery

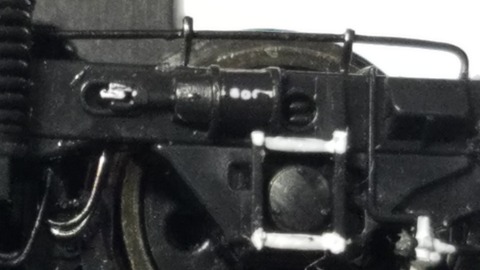

さすがにこの表記のインレタはないので、それらしい数字のインレタを転写しました
まっ、雰囲気重視という事で(笑)
20210301_234721
こんな感じです
20210301_234741

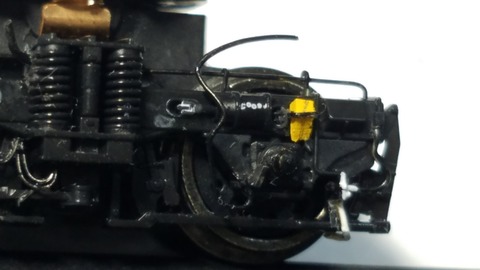

そして2END側の台車に歯止めを取り付け
プラ板からの自作です
20210301_234759
こちらは2END側台車の逆側
逆側はこの位置に歯止めが付きます
空転検知装置は0.24mmケンタカラーワイヤーとプラ板の自作です
20210301_234814

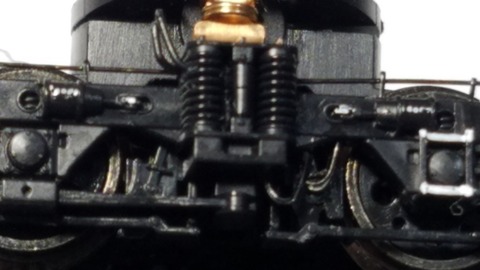

そして完成

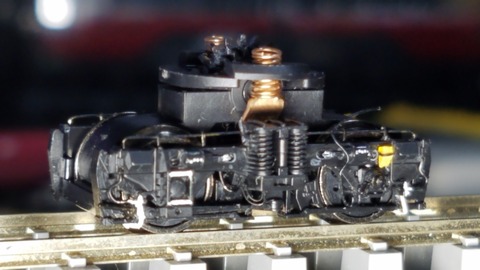

1END側 DT-129
速度検出装置は銀河モデルさんのN-048を使ってます

バネ脇からのケーブルは0.37mmケンタカラーワイヤーを使ってます
20210301_234405
2END側 DT-129
20210301_234432

こちらは2END側 DT-129
20210301_234505
1END側 DT-129
20210301_234520
これで台車の精密加工も完了

次からはボディーの精密加工をしていきたいと思います。

本日も最後まで読んでくださり、ありがとうございましたm(_ _)m

こんばんは

今回はロンチキをウェザリングしてみました。

エプロン車は、墨入れするのにタミヤ、墨入れ塗料ブラウンとブラックを皿に取り極細面相筆で墨入れしました。
その他の汚れはタミヤ、レッドブラウンやハルレッド等を希釈して錆表現してみました。

台車や手動ブレーキレバー、ステップ等はフラットホワイトで筆差ししてます。

イメージ 1


エプロン車

イメージ 2


中央締め付け車

イメージ 3

その他、滑り台等はエアコンブラシでタイヤブラックを、相当希釈して吹いてみました。
ネット等の画像を確認すると錆の茶色と言うよりススの黒い表現の方がしっくりいきます。

イメージ 4

載せてるレールはモデルアイコン製のシリコンレールです。

これは一本1メートルでレール3本分の表現、つまり一本で3本載せてる感じなので下に3本載せてるパッと見、計9本載せてる様に見えます。

これもエアブラシでレッドブラウンを何回か重ね塗りして錆表現してみました。
シリコン(ゴムみたいな感じ)なので塗料を弾いてしまうので根気よく何回かに分けて塗ってみました。

イメージ 5

イメージ 6

こんな感じです。


そしてついに、ED75 767 と連結

イメージ 9


イメージ 7


やっと形にできました。
実車

イメージ 8


イメージ 10

夜間ちっくな

イメージ 11




製作には初めてエッチングパーツを組んでみましたが、説明書だけだとややわかりずらく、先にペアーハンズ製のロンチキEB編成を製作されてた方のブログを、読んで同じ順序で組み立てていきました。
まさに、その方の丁寧な製作過程のブログがなければ、わたしには無理だったと思ってます。
まさに教科書そのものでした。
感謝してもしきれません(笑)

ありがとうございましたm(_ _)m

そして走行動画をYouTubeの方にアップさせて頂きました。
ここの貼り付け方がわかりません。

なのでYouTubeで、『ペアーハンズ ロンチキSEN』で検索かけるとヒットするかと思います。
 URLを貼ってみました。

https://youtu.be/J4_6mCB3YbU

興味のある方はぜひ、ご覧になってください。お粗末なお座敷レイアウトですが…

Tomix9154改 ED75 777 牽引はこちらhttps://youtu.be/I7TIrJmCS9I


本日も最後まで読んでくださり、ありがとうございましたm(_ _)m
