こんにちは☆

さて前回の続きです

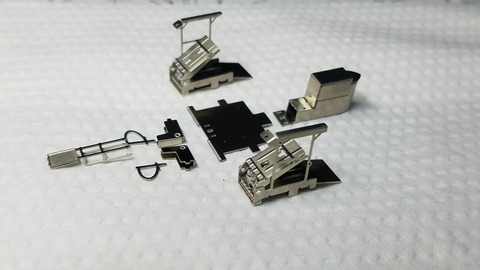

前回は1号車の車端のパーツを組んだ所で終わってました
20201221_223231

今回は13号車の分、同じものを組んでいきます

切り出したパーツです
バリも取ってます

これを組んでいきます
20201222_192043

エプロン車のレールを降ろす滑り台を稼働出来るように画像の様にevergreenの0.64mmプラ丸棒を先端を少し細く削って穴に差し込みます
20201222_202059

そして余計な部分をカットして、こんな感じに仕上げました
20201222_202322

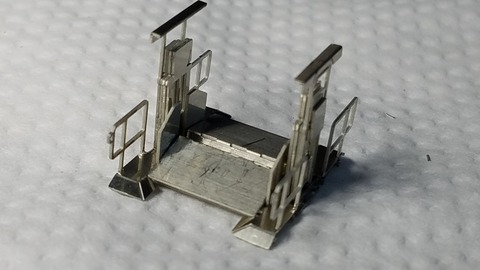

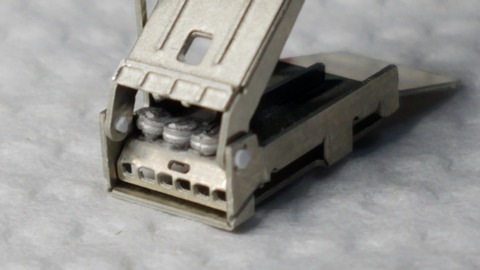

そして塗装する関係でまだ接着しませんが13号車の車端の機器は出来上がりです
20201222_202516

置いてみました
20201222_202544

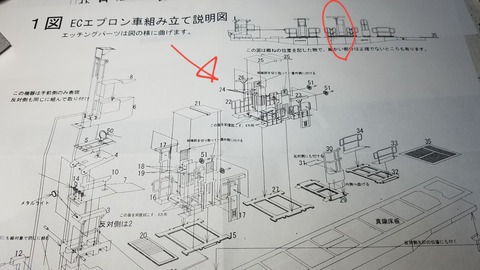

そして次に端から二つ目の機器
矢印の部分を組んでいきます
20201222_203034

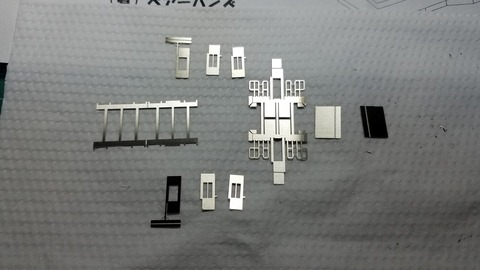

説明書の番号に従ってエッチングパーツを切り出します

そしてバリを取ります
20201222_205632

照明器具を曲げていきますがもう一度説明しますと

エッチングパーツを90°曲げる時は

谷折り


です

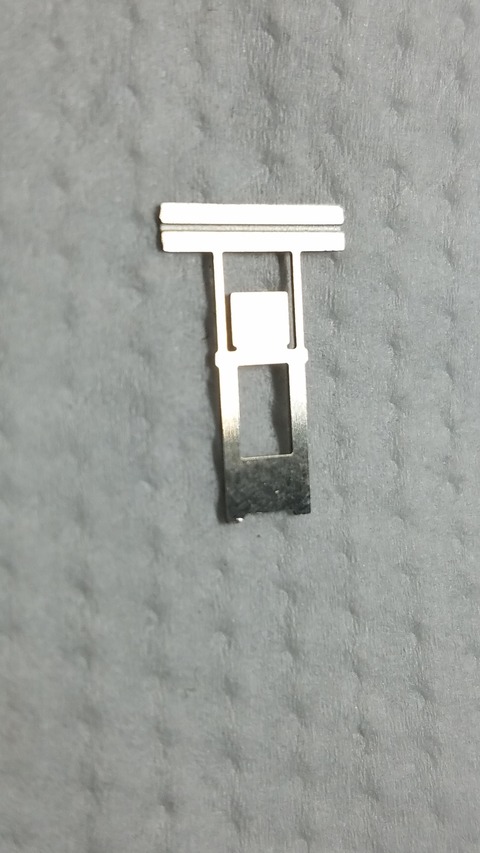

この筋が入ってる方が内側になります20201222_204625

小型の万力に挟みアルミの角材で曲げます
20201222_204711

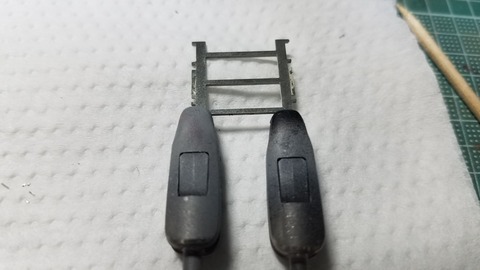

そして綺麗に90°に曲げていくのにエッチングベンダーで画像の様に細い支柱側を挟みます
20201222_204825

スチール板の上で曲げる蛍光灯の屋根部分を下にしてゆっくり力を入れて曲げていきます
20201222_204853

そうする事によりこんな風にキチッと曲げる事が出来ます
20201222_205008
この照明器具はこの後たくさん曲げることになりますがこれがキチッと
出来れば仕上がりがぐっと良くなります☆


そして次です
このパーツ

180°、つまり二つに折って重ねます

20201222_211047

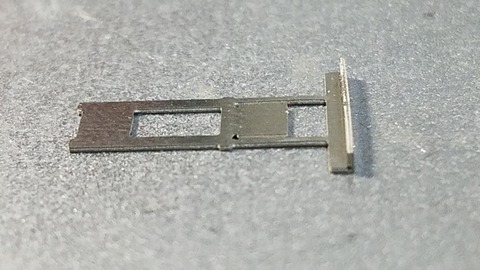

このパーツも二つに折って重ねます
20201222_223922
この二つに折る時に限り折方は谷折りとは逆

山折り


にします

今までは溝が内側になるよう曲げてましたが、180°曲げる時に限り山折り、溝が外側になるように曲げます

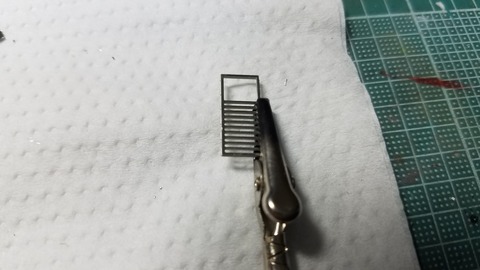

そして山折りして重ねる際に少量の瞬間接着剤で接着します

よくくっつくようにクリップで挟んでます
20201222_211230
20201222_211440


そして次にそれぞれのパーツをゴム系のGボンドクリアーで接着していくのですが、前回のB編成作った時に気が付いたのですが、この手すりの部分、折り返すと凄く弱いです

少しでも逆に折って戻すともげます(苦笑)

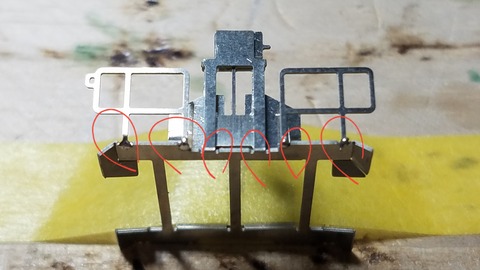

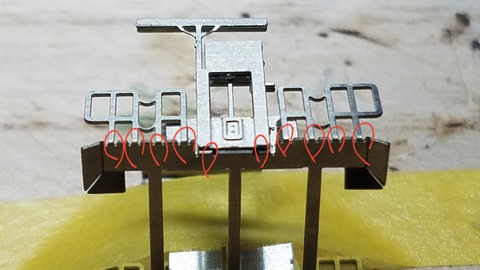

なので赤丸の部分に補強という事でハンダを流して補強しました
20201222_224006

片側計6ヵ所

ハンダのやり方は割愛させていただきますm(_ _)m

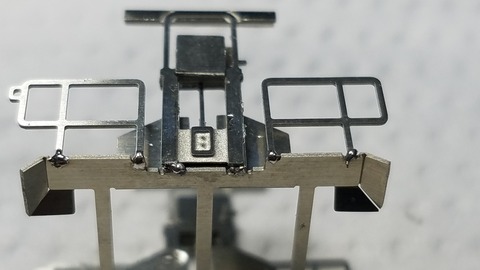

ハンダをカッターで出来るだけ小さくカットして、その小さいハンダをちょんと付けるだけで十分な強度の補強になります
20201222_222728

これで一安心

組んでみました
20201222_223227

20201222_223236

13号車分の同じものを組んでいきます

こちらも手すりの根元部分をハンダで補強しました
やはりがっちり丈夫になるのでハンダで補強はお勧めです
20201223_205144

そして次です
エプロン車の端から3番目の機器
赤い矢印部分を作っていきます

20201223_211349

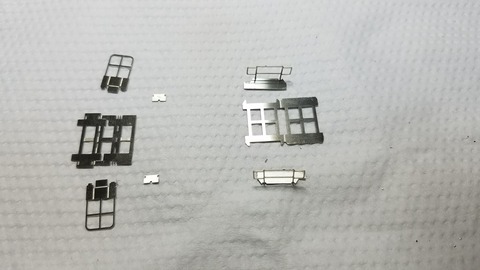

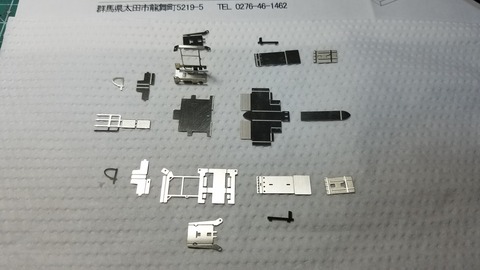

パーツを切り出しました
すでにバリは取ってあります
20201223_211246

Gボンドクリアーで接着しますが一部瞬間接着剤を使ってます
20201223_230939

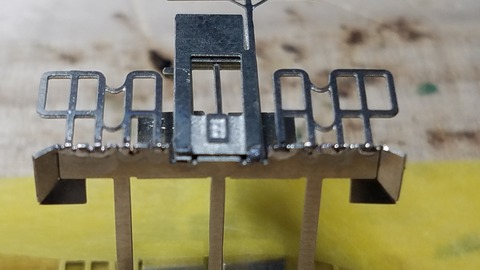

そして赤丸の部分が弱いのでハンダを流して補強しておきます
20201223_234917
ハンダはヤニなしハンダを使ってます。その方が流れが良いとかネットに書いてあったので。
ちなみにハンダは素人同然です(笑)

流れをよくするのにフラックスを塗ってるのでこの後、水洗いしました。

20201223_231614

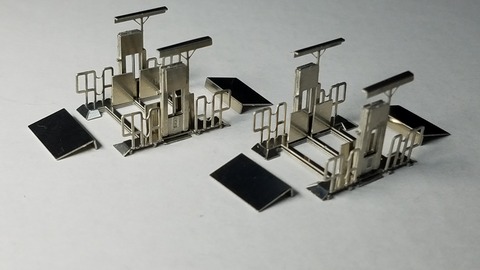

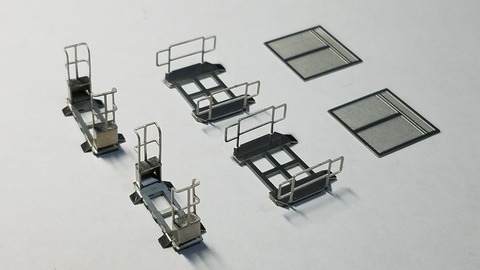

そして1号車と13号車分完成です
20201223_234043
まだ一部取り付けてない部品ありますが最後の仕上げの時に取り付けます

そして次
エプロン車の最後の機器になります
赤い矢印部分の製作
20201224_190950

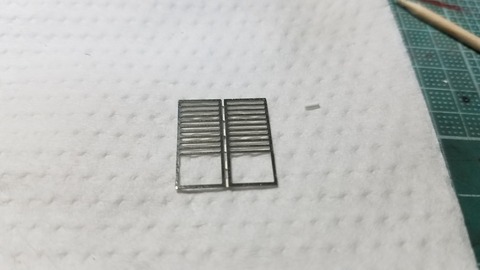

パーツを切り出し綺麗にバリを取ります

真ん中の土台のパーツは重ねており曲げる、つまり180°折り返すので

山折り


になります
20201224_191951

これは瞬間接着剤で接着しました
20201224_195008
1号車と13号車分作りました
20201224_201256

これでエプロン車のエッチングパーツの組み立ては完了です

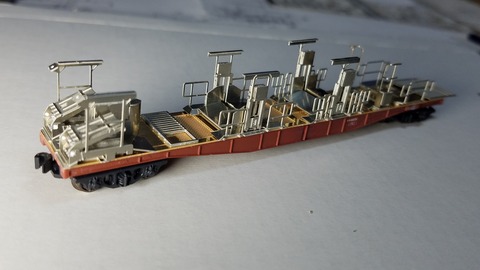

とりあえずチキの上に乗せてみました
一部まだ取り付けてないパーツもありますが
20201224_205311


接着はまだしてません
20201224_205348


うーん、やっぱここまで形になるとうれしいですね(笑)

とりあえずキリが良いのでここで一度アップしておきます

次回は中央締結車のエッチングパーツを組み立てていきたいと思います。

本日も最後まで読んでくださり、ありがとうございましたm(_ _)m

そしてmerry X'mas☆
