こんにちは☆

さて前回上物エッチングパーツとコキにガイアのマルチプライマーをエアブラシで吹いて乾燥したので塗装していきます


まずは滑り台のホワイトメタルパーツと中央締結車と発電機搭載車の上物パーツをエアブラシで塗装します
使った塗料はGMカラーの12  黄5号を使いました


そして両端のエプロン車のパーツ類は岩切に転属した元C編成を見ると塗装し直したのか色が他の機器より濃い黄色になってます
それを再現するのにMrカラーの113　半光沢のイエローにMrカラー59　オレンジをほんの少量だけ混ぜた色を調合してみました


そしてエプロン車の滑り台の操作台をマスキングしてFARBEの#009  青緑1号で吹いてみました


そしてコキの方は、GMカラー10の黒で塗装しました




ついでにウエイトも黒に塗っておきました
ここだけ赤3号なのも変なので(笑)



そしてエプロン車の先端
色を塗り分けた所はこんな感じになりました
色が薄い黄色はGMの黄5号
照明器具部分はMrカラーの113半光沢黄色にほんの少量のオレンジを混ぜた色

エプロン車滑り台部分の操作台の塗り訳は上手くいきました

余談ですがメタルプライマーを吹くよりガイアのマルチプライマーを吹いた方が塗装の食い付きが良い用に思えます
マスキング外しても塗装が剥げなかったです☆

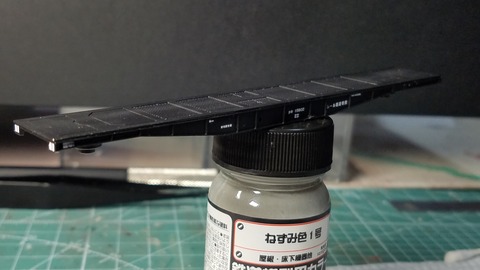

そして黒く塗装したコキにウエイトを付けて、車番をコキの裏側に書いてあったのですが消えてしまったのでプラ板に車番と号車と向きを書いたものを貼り付けました

こんな感じ

号車ごとにリブの数や穴の数、向きも違うのでこっちゃにならないようにしてます☆


そして上物パーツを塗り分けようと中央締結器を塗ってる時にハプニングが！(汗)

説明書の赤い矢印部分
照明器具を取り付けるステー部分を折り曲げて照明を差して接着してるのですが、どこかに当たったみたいでポロリと取れてしまいました(汗)



なのでどうせならハンダで溶接してしまえと言う事で無事、溶接しました

逆側もポロリと取れてしまったのでこっちもハンダで溶接

色を塗り直したらわからなくなりました(笑)

無事、塗装完了



余談ですがハンダがめっちゃ苦手だったのですが、前回のB編成を作った時から苦手を克服すべくハンダを何回もやり直したりしたのですが、ハンダ初心者の私でも出来たのでポイントを少しお話しさせて頂きます

まず一番のポイントはほんの少量のハンダを流せば頑丈にくっつくのでハンダをデザインナイフでほんとに小さくカットする事をオススメします

この小さくカットしたハンダをコテ先に付けて流すだけで意外と簡単にくっつきました

ヤニ入りハンダを使わす、フラックスをお皿に取りハンダを流す部分に爪楊枝の先でちょんと付けて、ヤニなしハンダを流してます

調べてみたらヤニ入りハンダより、ヤニなしハンダの方が流れると書いてあったので☆

そして皆さんご存知かと思いますか塗装してあるとハンダはくっつないのでデザインナイフの刃先等で塗装を剥がしてからハンダをします


そしてもうひとつのポイントは何とか工夫して取り付ける部分を固定する事です
私の場合はたまたまクリップで照明器具と取り付ける部分を固定出来たのでハンダを流せたので良かったのですが、挟めない場合はどうしたらいいんでしょう？(笑)

その時はまた考えてみます


そして塗装の塗り分けが終わったので上物パーツを積み立てて照明器具に蛍光灯を浸けていきます

蛍光灯にするのはこれ

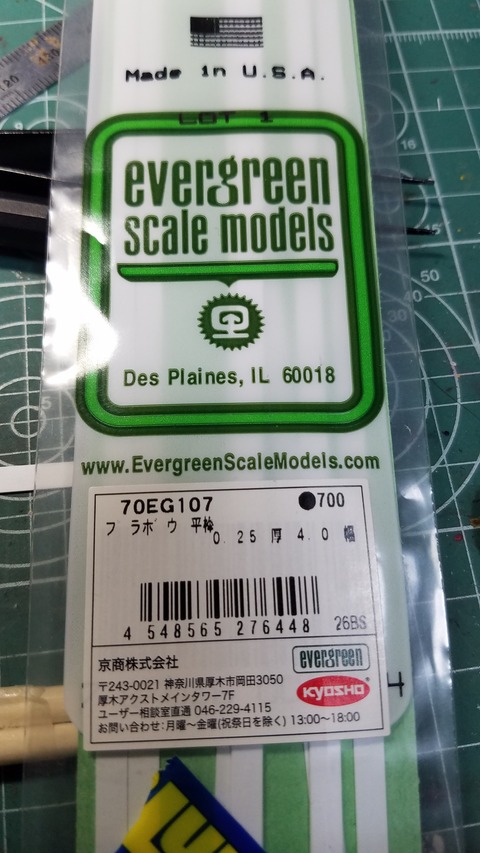

evergreenの0.64mmプラ丸棒

個人的にはこのサイズが一番合ってるような気がして気に入ってます



こんな感じに
接着はハイグレード模型用セメダイン
これは白化しないのでよく使ってます


そしてまずはエプロン車の先端の滑り台を組み立てました
接着はGボンドクリアーを使ってます


エプロン車の端から二つ目の機器


これは三番目
手すりと足を鉄道模型用カラーねずみ色1号で筆塗りしました
チェーン部分は鉄道模型用カラーのステンレスシルバーです


4番目の機器



そして発電機搭載車の発電機が現行のモデルの発電機と異なるのでプラ板とプラ角棒を使い現行型に作り替えました


こんな感じです


ケーブルを這わせる予定ですがそれはまた後程やる事とします


そして両端のエプロン車を除いた11両分の照明器具に蛍光灯を取り付けました


号車ごとに数が違うのでケースに号車と車番を書いて分けておきます

ここでキリが良いのでアップしておきます

次回からコキをチキに改造

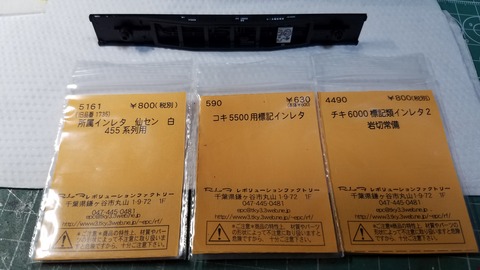

まずはデカール貼りからやっていきます。

本日も最後まで読んでくださり、ありがとうございましたm(_ _)m

タグ ：

#ペアーハンズ

#ロンチキ

#C編成

#岩切駅常備

#岩切ロンチキ

#ECタイプ

#精密加工

こんにちは☆

さて部品待ちのTomixの分別パーツ0652 黒染め車輪が着たので銀車輪と交換しました。


そして削り終えたコキを削りカスを落とすのに中性洗剤を薄めた溶液で洗浄しました

これからエッチングの真鍮床板を貼っていきます。

前回製作したB編成の時は各号車によりエッチング板の模様が異なってましたが、このC編成はすべて同じ模様です


エッチングバサミでカットし、エッチングヤスリでバリを取っておきます

そしてGボンドクリアーで接着していきます

ただ向きが決まってますので、その向きに従って貼っていきます
真ん中に二つに分けてある模様をセンターとしたら片側に四角が3つと逆が2つ
1.2位側（手すり、ハンドルが付いてない方）に四角が2つになるよう貼っていきます




左から12号車1号車～と続き一番右が13号車になります

エッチング板を貼った向きはこんな感じになります


そして後で黒に塗装した時にどれがどの車番かわからなくらない様にプラ板を切り出し、車番、号車番号、向きを書いたものを用意しておきました



そして次に上物のエッチングパーツと真鍮床板の手あか取りと塗装の準備をします

手あか取りはサンポールを使います
サンポールと水を1：1ぐらいにした溶液をザルとボウルがセットになってるものに浸します

こんな感じ

そして1分ぐらい浸したら引き上げ、次はザルの中に入れ水で流します


それを上物エッチングパーツと滑り台をやりました


次に真鍮床板を貼ったコキ
歯ブラシで軽く擦ってやればピカピカになります

同じく水で流したら次は

中性洗剤で洗います
これは塗装の準備
塗装のノリを良くする為に油分を取り除きます

これも先程と同じように中性洗剤と水を混ぜた溶液に浸し水で流します

上物エッチングパーツと滑り台


真鍮床板も同じように

そして乾かします

これで塗装の準備は完了

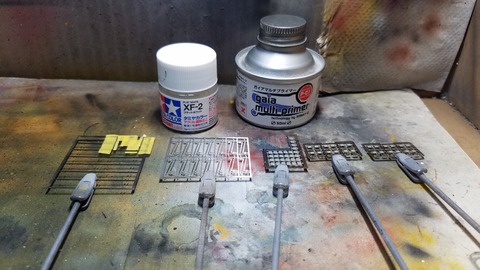

まずは塗装のノリを良くするのに今回はメタルプライマーではなく、ガイアのマルチプライマーを使ってみます

これ、薄めずにそのままエアブラシで吹けると言うのでやってみました

いつもの様に割り箸に両面テープを貼り上物エッチングパーツ、滑り台、コキに吹いてみました



乾燥待つのに放置します。



キリが良いので一度アップしておきます。

次回は上物エッチングパーツの塗装、コキの塗装まで行けば良いかな☆

本日も最後まで読んでくださり、ありがとうございましたm(_ _)m

タグ ：

#ペアーハンズ

#ロンチキ

#C編成

#岩切駅常備

#岩切ロンチキ

#精密加工

#ECタイプ

遅ればせながら明けましておめでとうございますm(_ _)m

今年もまた精密加工を中心に何か新しい事にもチャレンジ出来ればと思っております。

また宜しくお願いいたしますm(_ _)m

さて、去年からの続きで岩切に転属したC編成を岩切常備にしようと製作してますが去年はエッチングパーツの上物を作り終えた所で終わってました



お正月休み中はあまり進んでおらず、ホワイトメタルパーツの滑り台の製作が少しだけ進んだ程度でした

説明書と実車の画像を見比べて作ってます

まずは上野方面1号車の滑り台から作っていきます

照明器具を取り付ける時に滑り台の赤い矢印の部分が照明器具の梁に当たるので赤線の所でカットします


こんな感じ

そして0.6mmピンバイスで穴を開け照明を取り付けるとこうなります

先程カットした部分がギリギリ干渉しなくなります

こんな感じで照明器具を取り付ける部分の滑り台のホワイトメタルパーツを加工していきます

照明器具付けない所は加工する必要はありません

1号車　チキ15506


2号車　チキ15601


3号車　チキ15501

4号車　チキ15505

5号車チキ15701は発電機搭載車なので滑り台はもう作ってあります

6号車チキ15801も中央締結車なのですでに滑り台は作ってあります

7号車　チキ15503


8号車　チキ15504

9号車　チキ15507

10号車　チキ15502

11号車　チキ15602



これで上物は、ほぼ完成です

次はコキをチキに改造していきます

キリが良いところで一度アップしておきます。
本日も最後まで読んでくださり、ありがとうございましたm(_ _)m
